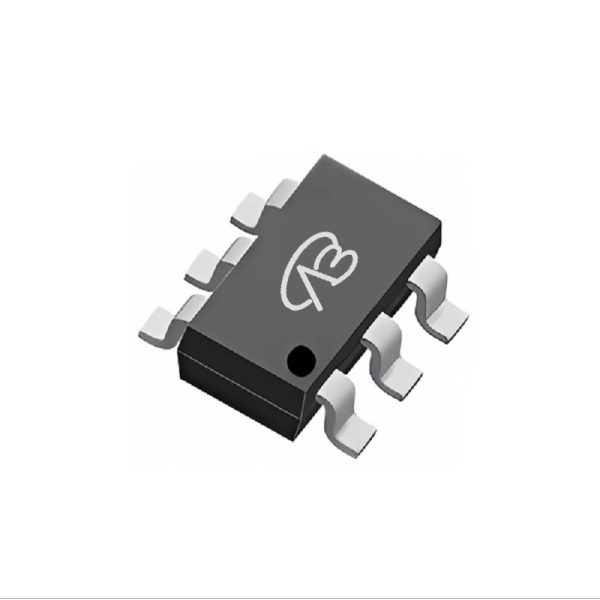

BSL215P-VB一种SOT23-6封装Dual-P+P-Channel场效应管
2025-01-09
**产品简介：**
BSL215P-VB 是一款双通道 P+P-Channel MOSFET，封装为 SOT23-6，设计用于低电压开关应用。该 MOSFET 的 VDS（漏极-源极最大电压）为 -20V，最大栅源极电压 VGS 为 ±12V，漏极电流 ID 达到 -4A。其导通电阻 RDS(ON) 为 100mΩ（在 VGS=2.5V 时）和 75mΩ（在 VGS=4.5V 时），采用沟槽型工艺技术，适合用于低电压、高电流的双通道开关电路。
**详细参数说明：**
- **封装**: SOT23-6
- **类型**: 双通道 P+P-Channel MOSFET
- **漏源极电压（VDS）**: -20V
- **栅源极电压（VGS）**: ±12V
- **阈值电压（Vth）**: -0.6V
- **导通电阻（RDS(ON)）**: 100mΩ @ VGS = 2.5V；75mΩ @ VGS = 4.5V
- **漏极电流（ID）**: -4A
- **技术**: 沟槽型工艺
**应用领域和模块示例：**
1. **电源管理**：在低电压电源管理系统中，BSL215P-VB 可以作为高效开关，用于实现低电阻的电流路径，适合用于电源开关和保护电路。
2. **负载开关**：在小型电池供电设备和便携式电子产品中，该 MOSFET 可用于负载开关，能够处理高电流负载并降低功耗。
3. **信号切换**：在信号处理和模拟电路中，BSL215P-VB 的双通道特性使其适合用作双路信号开关或交替开关，支持低电压、高电流应用。
