AP2318AGEN-VB一种SOT23-3封装Single-N-Channel场效应管

2024-12-12

### 1. 产品简介


AP2318AGEN-VB 是一款单 N-沟道功率场效应管(Power MOSFET),采用Trench工艺制造。该器件适用于低功率开关和电源管理应用,具有60V的漏极-源极电压(VDS)额定值和最大0.3A的漏极电流(ID)容量。


### 2. 参数说明


- **型号**: AP2318AGEN-VB

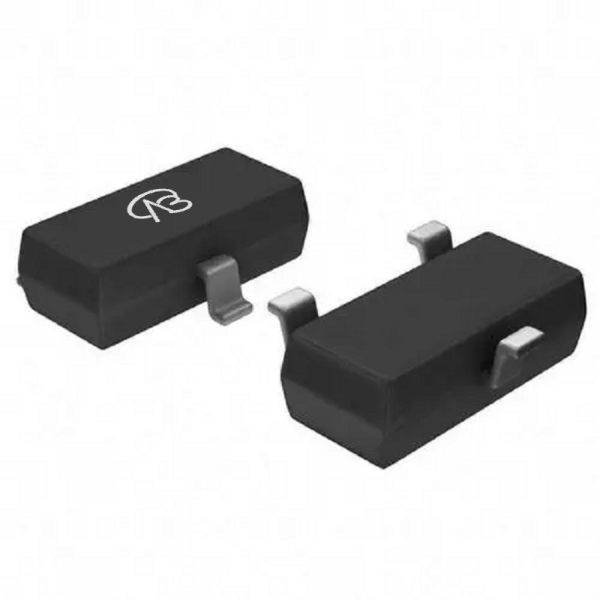

- **封装**: SOT23-3

- **通道类型**: 单 N-沟道

- **VDS (漏极-源极电压)**: 60V

- **VGS (栅极-源极电压)**: ±20V

- **Vth (阈值电压)**: 1.7V

- **RDS(ON) (导通电阻)**:

  - 3100mΩ @ VGS = 4.5V

  - 2800mΩ @ VGS = 10V

- **ID (漏极电流)**: 0.3A

- **技术**: Trench


AP2318AGEN-VB.pdf


### 3. 应用示例


AP2318AGEN-VB 可适用于以下领域和模块:


- **移动设备**: 由于其小型封装和低功耗特性,适合用作移动设备中的电源管理和开关电路,如智能手机、平板电脑等的电池管理单元。


- **小型电子设备**: 在小型电子设备中,如便携式音频设备、数字相机等,用于控制和管理电源以及其他低功率电路的开关。


- **传感器接口**: 在传感器接口电路中,用于提供低功耗的开关控制,确保传感器系统的高效运行和电能利用。


- **消费类电子产品**: 在家电和消费类电子产品中,作为电源开关和控制电路的组成部分,确保设备在低功耗状态下的稳定工作。


AP2318AGEN-VB 的低功率特性和小型封装使其特别适合于需要小体积和低功耗的应用场合,如移动设备和小型消费类电子产品。
