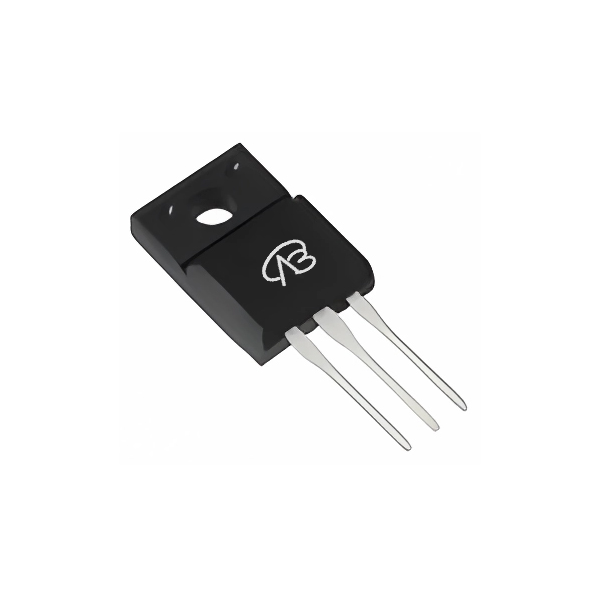

AOTF11S60-VB一种Single-N沟道TO220F封装MOS管
2024-12-07
### 1. 产品简介
AOTF11S60-VB 是一款单路 N 沟道场效应管（N-Channel MOSFET），采用了平面（Plannar）技术，设计用于需要高耐压和低导通电阻的应用场合。它采用 TO220F 封装，具备以下主要特点：
- **高耐压性：** 最大漏极-源极电压（VDS）为650V，适合高压环境下的应用。
- **低导通电阻：** 在典型工作条件下，导通电阻（RDS(ON)）为320mΩ @ VGS=10V，有助于降低导通功耗。
- **高电流承受能力：** 漏极电流（ID）最大可达20A，适合高功率负载场合。
- **中等阈值电压：** 门极阈值电压（Vth）为3.5V，适合一般的电压控制需求。
### 2. 参数说明
- **封装类型：** TO220F
- **器件类型：** 单路 N 沟道场效应管
- **最大漏极-源极电压（VDS）：** 650V
- **栅极-源极电压（VGS）范围：** ±30V
- **门极阈值电压（Vth）：** 3.5V
- **导通电阻（RDS(ON))：** 320mΩ @ VGS=10V
- **最大漏极电流（ID）：** 20A
- **技术特点：** 平面（Plannar）技术
### 3. 应用示例
AOTF11S60-VB 在多个领域和模块中具有广泛的应用，以下是一些应用示例：
- **电源逆变器和开关电源：** 由于其高耐压和低导通电阻特性，适合用于电源逆变器和开关电源中的关键开关元件，以实现高效的电能转换和稳定的电压输出。
- **工业电气设备：** 在工业自动化设备和电气设备中，如工业电源和控制系统，用于开关和控制高压负载，提供稳定的电能转换和保护。
- **太阳能发电系统：** 在太阳能发电系统中，用于太阳能逆变器，确保高效的能量转换和管理。
- **电动工具和家电：** 在电动工具和家用电器中，用于开关控制和电源管理，提供可靠性和耐久性，特别是在需要高压和高电流的应用中。
- **照明和电气设备：** 在高效照明系统中，如LED驱动器和电子镇流器中，提供稳定的电流控制和高效的能量管理。
这些应用示例展示了 AOTF11S60-VB 在提供高性能、高可靠性和低能耗方面的优势，适用于多种需要处理中高压和高功率的工业和消费电子应用。
