AP3310GJ-VB一种Single-P沟道TO251封装MOS管
2024-12-12
### 一、产品简介

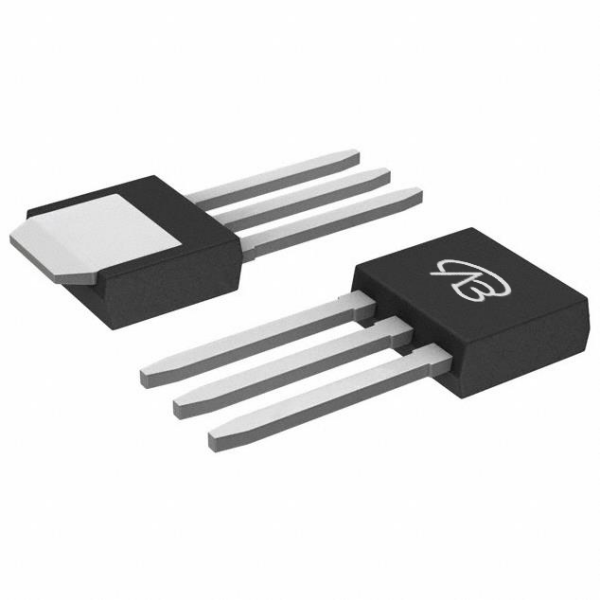

AP3310GJ-VB 是一款单P沟道MOSFET，采用TO251封装。该器件适用于负电源电压控制和功率开关应用，具有低导通电阻和高电流承载能力。采用沟槽技术，能够在较低的栅极驱动电压下提供优异的导通特性，适合于需要高效能量转换和可靠性能的电子电路设计。
### 二、详细的参数说明
- **型号**：AP3310GJ-VB
- **封装**：TO251
- **配置**：单P沟道
- **漏源电压 (VDS)**：-30V
- **栅源电压 (VGS)**：20（±V）
- **阈值电压 (Vth)**：-1.7V
- **导通电阻 (RDS(ON))**：
- 72mΩ @ VGS=4.5V
- 56mΩ @ VGS=10V
- **漏极电流 (ID)**：-20A
- **技术**：沟槽技术
### 三、应用领域和模块举例
AP3310GJ-VB 在以下领域和模块中具有广泛的应用：
1. **电源反向保护和开关**：
- **负电源电路**：用于负电源系统中的开关控制和电源管理，如电池管理、负电压开关等，确保电路的安全运行和有效的电源管理。
- **反向电源保护**：作为反向电源保护的关键部件，可以防止错误连接或电路故障导致的设备损坏。
2. **音频放大器和功率放大器**：
- **音频功率放大器**：在音响设备和音频放大系统中，AP3310GJ-VB 可以用作功率开关管，提供高效的功率传输和信号控制。
- **功率放大器**：在需要负电源供电的功率放大器中，用于输出级驱动和功率调节，保证音频信号的清晰和功率输出的稳定性。
3. **汽车电子**：
- **车载电子系统**：适用于车载电子设备中的负电源管理和功率控制，如车载音响、车载充电器等，支持车辆电子系统的正常运行和安全性。
4. **工业控制和电源开关**：
- **工业电子控制**：在工业自动化设备中的电源管理和控制系统中，提供可靠的电源开关和电流管理，确保设备的高效运行和长期稳定性。
通过这些应用例子可以看出，AP3310GJ-VB 在需要负电源电压控制、功率开关和反向电源保护的多种电子和电动力系统中，具有重要的应用价值，支持各种电路设计的灵活应用和功能实现。
