SM2054NSD-VB一款N沟道SOT89-3封装MOSFET应用分析
2024-02-22

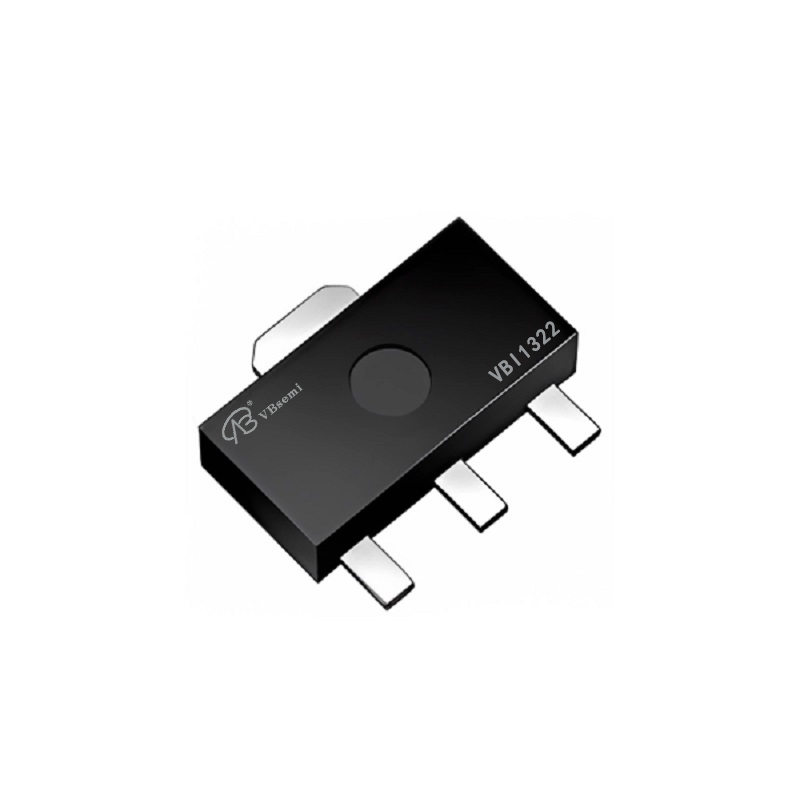

型号: SM2054NSD-VB
丝印: VBI1322
品牌: VBsemi
参数: N沟道, 30V, 6.8A, RDS(ON) 33mΩ @ 10V, 45mΩ @ 4.5V, 20Vgs (±V); 0.9Vth (V)
封装: SOT89-3
详细参数说明和应用简介：
1. 沟道类型：N沟道
- 这表示这是一种N沟道MOSFET，通常用于电子设备中，特别是需要控制正电压电源的应用。
2. 额定电压 (VDS)：30V
- 这是沟道MOSFET能够承受的最大电压，表示它适用于需要处理高达30V的电路。
3. 额定电流 (ID)：6.8A
- 这是沟道MOSFET的额定电流，表示它可以处理的中等电流负载。
4. 静态漏极-源极电阻 (RDS(ON))：
- RDS(ON)是沟道MOSFET的导通状态下的电阻。在10V的情况下，它的电阻为33mΩ，而在4.5V的情况下为45mΩ。这表明在导通状态下，它的电阻相对较低，有助于减小功耗和热量。
5. 栅源电压额定值 (Vgs)：20V (±V)
- 这表示栅源电压的额定范围为正负20V。栅源电压用来控制MOSFET的导通和截止状态。
6. 阈值电压 (Vth)：0.9V
- 这是沟道MOSFET的阈值电压，表示需要应用在栅极上的电压，以使器件开始导通。
应用简介：
这种型号的N沟道MOSFET适用于多种中功率应用，包括但不限于以下领域和模块：
1. 电源开关：这种MOSFET可用于中功率电源开关模块，例如DC-DC转换器，以实现高效的电能转换。
2. 电池管理：它可用于电池保护电路，以控制电池充放电和防止过放电。
3. 电源选择和开关：它可以用于电源选择器和电源开关，以在不同电源之间切换。
4. 负载开关：在需要控制中等电流负载的应用中，如电机控制，它可以用作负载开关。
总之，这种型号的N沟道MOSFET适用于需要处理中等电流负载的领域，以满足功率开关和电源管理的需求，特别是需要处理正电压电源的中功率应用。由于其低漏极-源极电阻，适用于中功率应用。
