BSO220N-VB一种SOP8封装Dual-N+N-Channel场效应管
2025-01-09

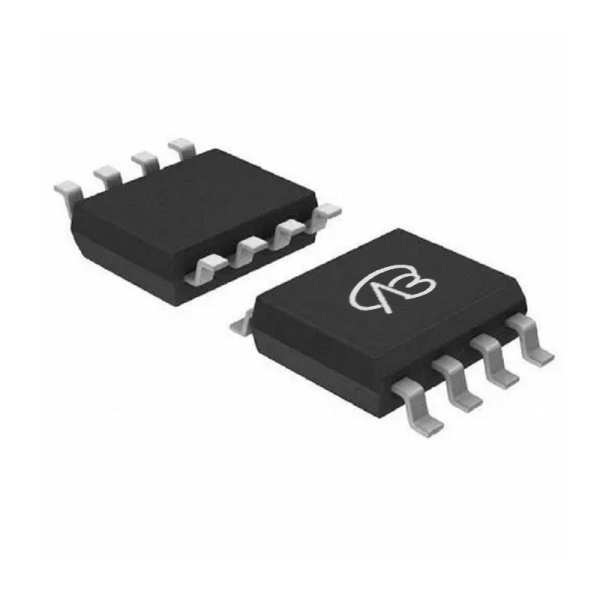

### BSO220N-VB MOSFET 产品简介
BSO220N-VB 是一款高性能双N通道MOSFET，封装在SOP8外壳中。该MOSFET 设计用于需要高效能和紧凑封装的应用场合。其最大漏极-源极电压（VDS）为20V，栅极-源极电压（VGS）容差为±12V，适合各种低电压电源管理和开关应用。BSO220N-VB 的阈值电压（Vth）范围为0.5V到1.5V，确保在低栅极电压下能够可靠启动。其导通电阻（RDS(ON)）在VGS = 4.5V时为26mΩ，在VGS = 10V时为19mΩ，提供了高效的功率传输和低功耗。该MOSFET 的连续漏极电流（ID）为7.1A，适合处理中等电流负荷。BSO220N-VB 采用先进的沟槽技术，优化了其开关性能和整体能效。
### BSO220N-VB MOSFET 详细参数说明
- **封装类型:** SOP8
- **配置:** 双N通道
- **最大漏极-源极电压 (VDS):** 20V
- **最大栅极-源极电压 (VGS):** ±12V
- **阈值电压 (Vth):** 0.5V ~ 1.5V
- **导通电阻 (RDS(ON)):**
- VGS = 4.5V 时为 26mΩ
- VGS = 10V 时为 19mΩ
- **连续漏极电流 (ID):** 7.1A
- **技术:** 沟槽技术
### BSO220N-VB MOSFET 的应用领域
BSO220N-VB MOSFET 的双N通道配置和低导通电阻使其在多个领域中表现优异。例如，在电源管理系统中，这款MOSFET 可用于高效的电源开关和电源调节模块，以处理中等电流负荷并优化能效。在消费电子领域，它适用于电池管理系统、充电器和电源适配器等低电压应用，提供高效稳定的电流供应。在通信设备中，BSO220N-VB 可用于信号放大器和射频开关，因其低导通电阻和高效开关性能能够显著提升设备的性能。此外，该MOSFET 也适合用于高效能LED驱动器和其他中功率电子设备，提升整体性能和能效。
