FDS4685-NL-VB一款P沟道SOP8封装MOSFET应用分析
2024-02-21

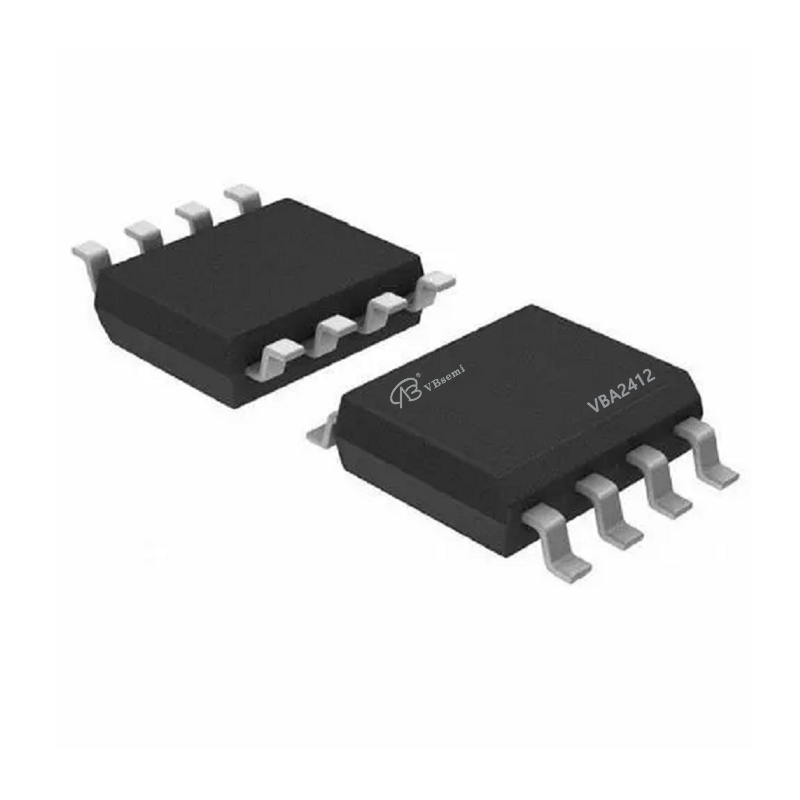

型号： FDS4685-NL-VB
丝印： VBA2412
品牌： VBsemi
参数：
- P沟道
- 额定电压：-40V
- 额定电流：-11A
- 导通电阻：13mΩ@10V,17mΩ@4.5V
- 静态电压：-20Vgs至+20Vgs
- 阈值电压：-1.7Vth(V)
- 封装类型：SOP8
详细参数说明：
- P沟道：FDS4685-NL-VB是一种P沟道场效应晶体管。P沟道是指沟道区的材料为P型半导体。在此类型的晶体管中，电子会从源极进入P沟道，通过栅极控制电流的流动。
- 额定电压：FDS4685-NL-VB的额定电压为-40V，即晶体管可承受的最高电压为40V。
- 额定电流：FDS4685-NL-VB的额定电流为-11A，即晶体管可承受的最大电流为11A。
- 导通电阻：FDS4685-NL-VB在10V下的导通电阻为13mΩ，在4.5V下的导通电阻为17mΩ。导通电阻是指在导通状态下，沟道两端电压为指定值时，晶体管产生的电阻。
- 静态电压：FDS4685-NL-VB的静态电压范围为-20Vgs至+20Vgs。静态电压是指在没有输入信号的情况下，控制电极与沟道之间的电压。
- 阈值电压：FDS4685-NL-VB的阈值电压为-1.7Vth(V)。阈值电压是指控制电极与沟道之间的电压达到多少时，晶体管开始导通。
- 封装类型：FDS4685-NL-VB采用SOP8封装，即表面贴装封装，具有8个引脚的封装结构。
应用简介：
FDS4685-NL-VB晶体管主要用于以下领域模块：
1. 电源模块：由于FDS4685-NL-VB具有较高的额定电压和电流，低的导通电阻和静态电压范围，适合用于设计和控制电源模块。
2. 电机驱动模块：FDS4685-NL-VB能够承受较高的电流，适合用于电机驱动模块，实现对电机的精确控制。
3. 转换器模块：FDS4685-NL-VB具有较高的额定电压和较低的导通电阻，适合用于设计和控制转换器模块，实现直流电到交流电或者不同交流电压之间的转换。
4. 电源开关模块：由于FDS4685-NL-VB具有较低的导通电阻和较高的额定电压和电流，适合用于设计和控制电源开关模块，实现对电源的开关控制。
总结：FDS4685-NL-VB晶体管是一种P沟道场效应晶体管，适用于电源模块、电机驱动模块、转换器模块和电源开关模块等领域的设计和控制。
