AP1333GU-VB一种Single-P沟道SC70-3封装MOS管
2024-12-10
### 一、产品简介

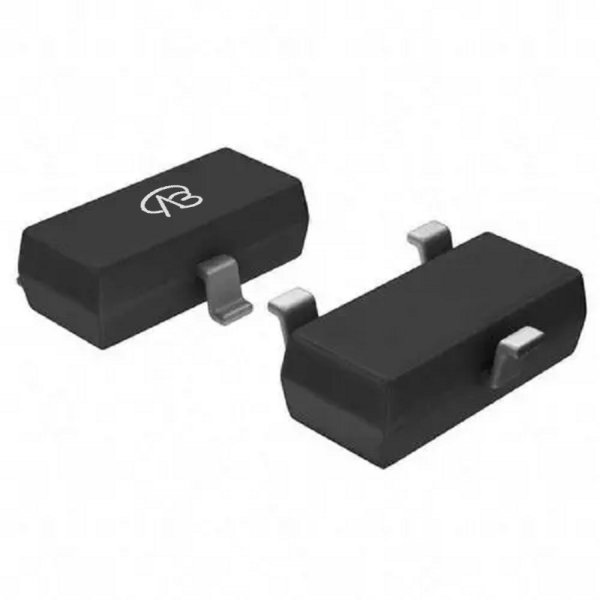

AP1333GU-VB 是一款由 VBsemi 生产的单个 P 沟道 MOSFET，采用 SC70-3 封装。该产品具有负漏源电压（VDS = -20V）和低导通电阻，适合于低压功率开关和电源管理应用。采用了沟槽技术（Trench Technology），提供了高效能和可靠性。
### 二、详细的参数说明
- **型号**: AP1333GU-VB
- **封装类型**: SC70-3
- **配置**: 单个 P 沟道
- **漏源电压 (VDS)**: -20V
- **栅源电压 (VGS)**: ±12V
- **栅极阈值电压 (Vth)**: -0.6V
- **导通电阻 (RDS(ON))**:
- 100mΩ @ VGS = 2.5V
- 80mΩ @ VGS = 4.5V
- **漏极电流 (ID)**: -3.1A
- **技术类型**: 沟槽技术（Trench Technology）
### 三、应用领域和模块示例
AP1333GU-VB 在多个应用领域中展现了其适用性：
1. **移动设备**：
- 由于其小封装和低压操作特性，适用于移动设备中的电池管理和功率控制电路，如智能手机、平板电脑等，能够有效管理电池供电和延长续航时间。
2. **消费电子**：
- 在消费电子产品中的电源管理模块，如便携式音频设备、数码相机等，能够提供稳定的电源输出和高效的电池利用率。
3. **医疗设备**：
- 用于医疗设备中的低功率电源管理和控制，确保设备的稳定运行和安全性，如便携式医疗设备和电子健康监测设备。
4. **智能家居**：
- 在智能家居系统中，如智能灯具、智能插座等，能够控制设备的开关和功率，实现智能化的能源管理和节能效果。
5. **电子工具和小型电机驱动**：
- 在电子工具和小型电机驱动中作为开关器件，帮助控制电动工具的电源供应和电机驱动，提升设备的性能和效率。
通过以上应用示例，可以看出 AP1333GU-VB 在低压和小封装要求的应用中具有广泛的应用前景，能够支持多种便携式和低功率设备的功率管理和控制需求。
