2SK3105-T1B-A-VB一款N沟道SOT23封装MOSFET应用分析
2024-01-10
详细参数说明：
- 型号: 2SK3105-T1B-A-VB

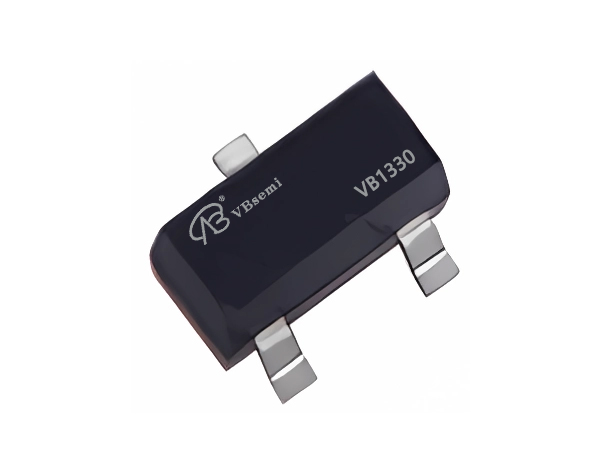

- 丝印: VB1330
- 品牌: VBsemi
- 参数: N沟道,30V,6.5A,RDS(ON),30mΩ@10V,33mΩ@4.5V,20Vgs(±V)；1.2~2.2Vth(V)；SOT23
- N沟道: 表示这是一个N沟道MOSFET晶体管，适用于负载开关和功率放大电路等应用。
- 30V: MOSFET晶体管的最大耐压为30V，意味着在该电压范围内可以正常工作。
- 6.5A: MOSFET晶体管的最大电流为6.5A，表示可以承受最大6.5A的电流。
- RDS(ON),30mΩ@10V,33mΩ@4.5V: RDS(ON)是指开通时晶体管的导通电阻。在给定的电压下，当VGS为10V时，导通电阻为30mΩ；当VGS为4.5V时，导通电阻为33mΩ。导通电阻越小，晶体管的导通性能越好。
- 20Vgs(±V): VGS是指用于控制晶体管开通的栅极电压范围。该晶体管的栅极电压范围为±20V。
- 1.2~2.2Vth(V): Vth是指晶体管的阈值电压，也就是晶体管开始导通的电压。该晶体管的阈值电压范围为1.2V至2.2V。
- SOT23: SOT23是晶体管的封装类型，属于小型封装，易于焊接。
应用简介：
该型号的2SK3105-T1B-A-VB晶体管适用于以下领域模块上：
1. 负载开关模块：由于其能承受较大电流和耐压，可以用于负载开关模块，实现对高功率负载的快速开关控制。
2. 电源模块：晶体管的导通电阻较小，可以用于功率放大电路，提供更稳定的电源输出。
3. 大电流驱动模块：由于其能承受较大电流，可以用于大电流驱动模块，如电机驱动或功率放大器等。
总结起来，2SK3105-T1B-A-VB晶体管在负载开关、电源和大电流驱动等领域模块中都有广泛应用。
