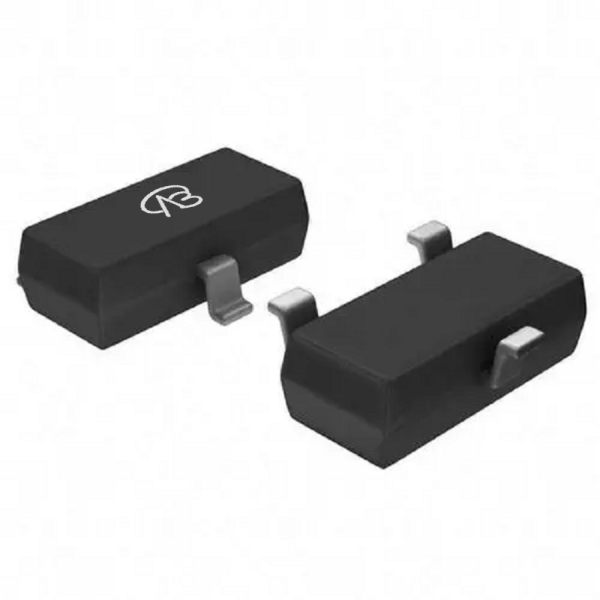

APM1403AS-TRL-VB一种Single-P沟道SC70-3封装MOS管
2024-12-25
### 产品简介详述：
APM1403AS-TRL-VB 是一款单通道 P 沟道场效应管（MOSFET），采用沟道技术（Trench），适用于中低功率应用。它具有-20V的漏极-源极电压（VDS），最大漏极电流（ID）为-3.1A。这款 MOSFET 的特点是其负向电压控制（P-Channel），适合需要负电压控制的电路设计。
### 详细参数说明：
- **型号**: APM1403AS-TRL-VB
- **封装**: SC70-3
- **通道类型**: 单 P 沟道
- **漏极-源极电压（VDS）**: -20V
- **门源电压（VGS）**: ±12V
- **阈值电压（Vth）**: -0.6V
- **漏极-源极导通电阻（RDS(ON))**:
- VGS = 2.5V 时，RDS(ON) = 100mΩ
- VGS = 4.5V 时，RDS(ON) = 80mΩ
- **最大漏极电流（ID）**: -3.1A
- **技术**: 沟道技术（Trench）
### 应用示例：
1. **电池管理**：
APM1403AS-TRL-VB 可以用作便携式电子设备和电池管理系统中的电池保护开关。其负向电压控制和低导通电阻特性适合于负电压的电池充放电控制，确保设备和电池的安全运行。
2. **便携式设备**：
在便携式电子产品中，如智能手机、平板电脑等的电源管理和电池保护电路中，APM1403AS-TRL-VB 可以用于电源开关和电池管理，提供稳定的电源转换和保护功能。
3. **充电器**：
在便携式充电器和充电设备中，这款 MOSFET 可以用作充电电路的开关装置，支持电池充电时的电流控制和保护，确保充电效率和安全性。
4. **电源适配器**：
在低功率电源适配器和DC-DC 变换器中，APM1403AS-TRL-VB 可以用于开关电源的控制和调节，支持稳定的输出电压和电流，适用于各种便携式和低功率设备。
5. **消费电子产品**：
在需要负电压控制的消费电子产品中，例如音频放大器和信号处理器，这款 MOSFET 可以用作信号调节和电源管理的关键元件，提升设备的性能和稳定性。
这些示例展示了 APM1403AS-TRL-VB 在多个中低功率领域和模块中的应用，显示了其在负向电压控制和功率管理方面的优势和适用性。
