DMP2240UW-7-VB一款P沟道SC70-3封装MOSFET应用分析
2024-02-22
型号：DMP2240UW-7-VB
丝印：VBK2298
品牌：VBsemi
参数说明：
- **P沟道：** 该器件是一种P沟道MOSFET，电流在P沟道中流动，通常用于不同类型的应用，如电源开关等。
- **工作电压（VDS）：** -20V，表示MOSFET的耐压上限，负值表示器件是P沟道。
- **持续电流（ID）：** -3A，表示MOSFET可以承受的最大电流。负值表示电流方向与N沟道MOSFET相反。
- **导通电阻（RDS(ON))：** 98mΩ @ 4.5V，117.6mΩ @ 2.5V，12Vgs(±V)，表示MOSFET在导通状态时的电阻，这两个值分别对应不同的栅极电压。
- **阈值电压（Vth)：** -0.6~-2V，表示MOSFET进入导通状态所需的栅极电压范围。负值表示电压极性相反。

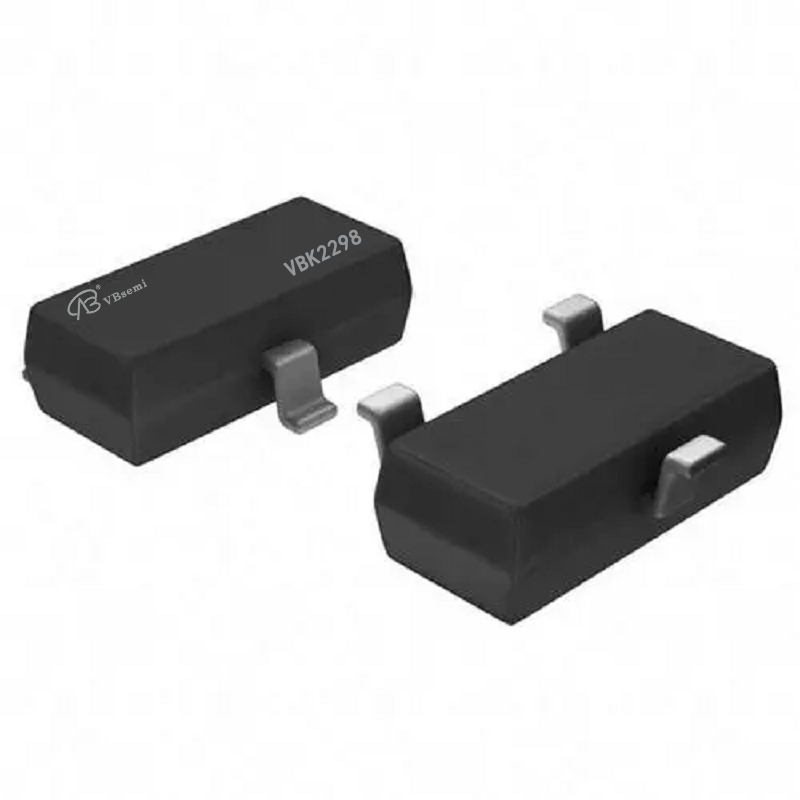

- **封装：** SC70-3，这是一种小型表面贴装封装。
应用简介：
这种P沟道MOSFET适用于多种低功率电子应用，包括但不限于：
1. **电源开关：** 用于低功率电源开关电路，如小型DC-DC转换器和电源管理单元。
2. **电池保护：** 用于小型电池保护电路，以控制电池充电和放电，防止过电流和过压。
3. **信号开关：** 用于小型信号开关电路，如信号放大器、音频放大器和小型传感器接口。
4. **LED驱动器：** 用于低功率LED照明应用，以实现高效的LED灯光控制。
5. **便携式设备：** 在小型便携式电子设备中，如智能手表、耳机和传感器模块中，用于电源管理和信号开关。
这种P沟道MOSFET适用于需要低功率P沟道器件的电子电路，提供可靠的电流控制和开关性能，通常用于低功率电子领域以提高效率和性能。
