AP4501GD-VB一种Dual-N+P沟道DIP8封装MOS管
2024-12-16
### AP4501GD-VB 产品简介

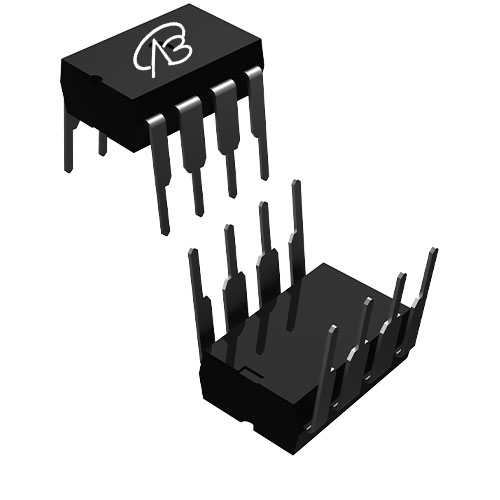

AP4501GD-VB 是一款双N+P沟道MOSFET，采用DIP8封装和沟槽技术制造。它结合了N沟道和P沟道的优点，适用于需要控制正负电压的电路设计。
### AP4501GD-VB 详细参数说明
- **封装类型**：DIP8
- **配置**：双N+P沟道
- **击穿电压 (VDS)**：±30V
- **栅极-源极电压 (VGS)**：±20V
- **阈值电压 (Vth)**：±1V
- **导通电阻 (RDS(ON))**：
- 30mΩ @ VGS=4.5V
- 25mΩ @ VGS=10V
- **漏极电流 (ID)**：
- 7.2A (正向)
- -5A (负向)
- **技术**：沟槽（Trench）
### AP4501GD-VB 应用领域及模块
AP4501GD-VB 可以在以下领域和模块中得到应用：
1. **电源管理**：
- 用于开关电源、DC-DC转换器和功率逆变器中，特别是需要同时处理正负电压的高效能电路设计。例如，可以用于需要控制正向和负向电流的电源管理系统。
2. **电动工具**：
- 在电动工具和电动汽车的电机驱动系统中，可以应用于电池管理、功率控制和电动机的开关控制。其双N+P沟道设计特性使其适用于多种电流方向的需求。
3. **工业自动化**：
- 在工业控制系统中，如PLC（可编程逻辑控制器）和工业机器人控制单元中，可以用于电动机驱动、电源逆变和高效率电源管理。
4. **通信设备**：
- 在通信基站和网络设备的电源管理和功率分配中，AP4501GD-VB 可以提供高效的功率开关和电流控制，以确保设备的稳定运行和节能设计。
通过其双N+P沟道结构和优秀的电性能特点，AP4501GD-VB 适合需要高效能、高可靠性和多功能电路设计的各种应用场景。
