AOTF260L-VB一种Single-N沟道TO220F封装MOS管
2024-12-07
### 1. 产品简介

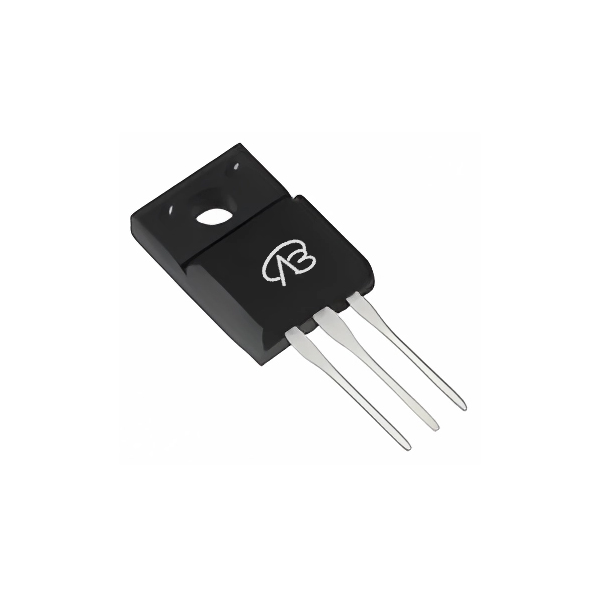

AOTF260L-VB 是一款单路 N 沟道场效应管（N-Channel MOSFET），采用了沟道（Trench）技术。它设计用于需要高电流承受能力和低导通电阻的应用场合，采用 TO220F 封装，具备以下主要特点：
- **高电流承受能力：** 漏极电流（ID）最大可达210A，适合高功率负载场合。
- **低导通电阻：** 在典型工作条件下，导通电阻（RDS(ON)）为5mΩ @ VGS=4.5V 和 2.6mΩ @ VGS=10V，有助于降低导通功耗。
- **中等的阈值电压：** 门极阈值电压（Vth）为3V，适合一般的电压控制需求。
- **适中的耐压性：** 最大漏极-源极电压（VDS）为60V，适合低至中压环境下的应用。
### 2. 参数说明
- **封装类型：** TO220F
- **器件类型：** 单路 N 沟道场效应管
- **最大漏极-源极电压（VDS）：** 60V
- **栅极-源极电压（VGS）范围：** ±20V
- **门极阈值电压（Vth）：** 3V
- **导通电阻（RDS(ON))：**
- 5mΩ @ VGS=4.5V
- 2.6mΩ @ VGS=10V
- **最大漏极电流（ID）：** 210A
- **技术特点：** 沟道（Trench）技术
### 3. 应用示例
AOTF260L-VB 在多个领域和模块中都具有广泛的应用，以下是一些典型的应用示例：
- **电动车辆和电池管理系统：** 在电动车辆和电池管理系统中，AOTF260L-VB 可以用作电机驱动器或电池逆变器的关键开关元件，用于控制电流和电压，确保高效能量转换和系统稳定性。
- **工业自动化设备和电源系统：** 在工业自动化设备和高功率电源系统中，如电源供应单元和高效能电源管理系统，AOTF260L-VB 可以用作开关器件，用于稳定电压输出和高效电能管理。
- **电力电子设备和太阳能逆变器：** 在电力电子设备和太阳能逆变器中，AOTF260L-VB 可以用作关键的开关器件，用于转换和管理太阳能发电系统产生的电能，提供高效率的能量转换和可靠性。
- **电动工具和家电：** 在高功率电动工具和家用电器中，如电动锂电池工具和高功率家用电器，AOTF260L-VB 可以用作电源开关，提供稳定的电能输出和高效的电能管理。
这些示例展示了 AOTF260L-VB 在提供高性能、高可靠性和高效率能量管理方面的优势，适用于多种需要处理高电流和高功率的工业和消费电子应用场合。
