### 产品简介详述：
APM2802CG-C-TR-G-VB 是一款双通道 N+N 沟道场效应管（Dual-N+N-Channel MOSFET），采用先进的沟槽技术（Trench），适用于中功率应用。它具有20V的漏极-源极电压（VDS），每个通道最大漏极电流（ID）为6A。这款 MOSFET 以其低导通电阻和双通道设计而著称，适合需要高效电流开关和控制的应用场景。
### 详细参数说明：
- **型号**: APM2802CG-C-TR-G-VB

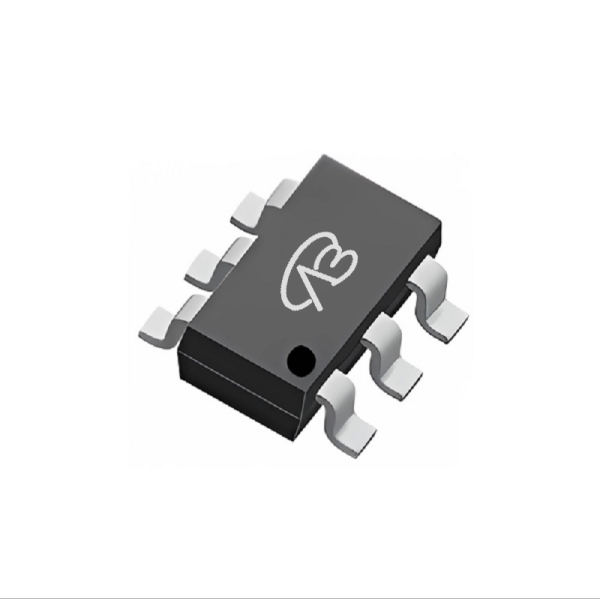

- **封装**: SOT23-6
- **通道类型**: 双 N+N 沟道
- **漏极-源极电压（VDS）**: 20V
- **门源电压（VGS）**: ±12V
- **阈值电压（Vth）**: 0.5~1.5V
- **漏极-源极导通电阻（RDS(ON))**:
- VGS = 2.5V 时，RDS(ON) = 28mΩ
- VGS = 4.5V 时，RDS(ON) = 22mΩ
- **每个通道最大漏极电流（ID）**: 6A
- **技术**: 沟槽技术（Trench）
### 应用示例：
1. **电源管理**：
APM2802CG-C-TR-G-VB 可以用于中功率的开关电源管理系统，如笔记本电脑适配器、家用电器的开关电源和移动电源设备。其双通道设计和低导通电阻特性使其能够在高效能的同时保持电路的稳定性和可靠性。
2. **手机和平板电脑**：
在便携式设备中，这款 MOSFET 可以作为电池管理系统（BMS）和充电管理电路的关键元件。其高效的电流开关能力有助于延长电池寿命并提高充电效率。
3. **LED 驱动**：
在中功率 LED 照明系统中，APM2802CG-C-TR-G-VB 可以用作 LED 驱动电路的关键部件，支持 LED 灯具的开关控制和亮度调节，提供高效能的照明解决方案。
4. **电动工具**：
在需要中功率和高效能的电动工具中，如电动扳手、电动剪刀和电动工具的电动驱动系统中，这款 MOSFET 可以作为驱动电路的核心组件，提供可靠的电流控制和高效的能量转换。
5. **汽车电子**：
在汽车电子系统中，特别是需要处理中功率电流的系统如车载充电器、电动窗控制和车载电源管理系统中，APM2802CG-C-TR-G-VB 可以帮助实现高效能和高可靠性的电气控制。
这些示例展示了 APM2802CG-C-TR-G-VB 在中功率应用领域和多种应用模块中的广泛应用，显示了其在高效能、稳定性和可靠性方面的显著优势。
