SI2371EDS-T1-GE3-VB一款P沟道SOT23封装MOSFET应用分析

2024-02-21

SI2371EDS-T1-GE3.pdf

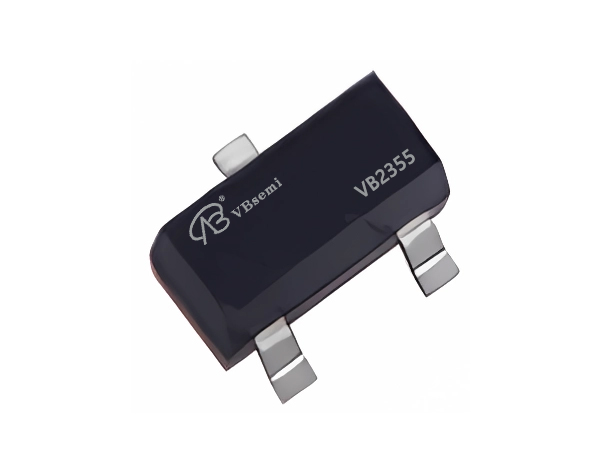

型号:SI2371EDS-T1-GE3-VB

丝印:VB2355

品牌:VBsemi

参数:

- 类型:P沟道

- 额定电压(Vds):-30V

- 最大持续电流(Id):-5.6A

- 导通电阻(RDS(ON)):47mΩ @ 10V

- 门源电压范围(Vgs):20V(正负)

- 阈值电压(Vth):-1V

- 封装:SOT23


应用简介:

SI2371EDS-T1-GE3-VB是一款P沟道场效应晶体管(MOSFET),适用于需要低导通电阻和负向电压操作的电子应用。它在电源开关、电池管理、负载开关等领域具有广泛的应用。


详细参数说明:

1. **类型**:这是一款P沟道MOSFET,意味着它在输入负向电压时导通。这种类型的MOSFET通常用于需要负向电压操作的电路中。


2. **额定电压(Vds)**:它可以承受的最大漏极-源极电压为-30V。这表示它可以在负向电压条件下工作。


3. **最大持续电流(Id)**:这款MOSFET的最大电流承受能力为-5.6A。负号表示电流流向是从源到漏极。


4. **导通电阻(RDS(ON))**:RDS(ON)是导通状态下的电阻,它影响MOSFET的功耗和效率。在10V的门源电压下,它的RDS(ON)为47mΩ,表示在导通状态下的功耗相对较低。


5. **门源电压范围(Vgs)**:MOSFET的门源电压范围为20V,这表示需要至多20V的电压来控制它的导通状态。


6. **阈值电压(Vth)**:这款MOSFET的阈值电压为-1V。这是启动MOSFET导通的门源电压。


7. **封装**:这款MOSFET采用SOT23封装,这是一种常见的小型封装类型,适用于紧凑的电路设计。


应用领域:

SI2371EDS-T1-GE3-VB这款MOSFET适用于多种需要低导通电阻和负向电压操作的电子模块和设备,包括但不限于以下领域模块:


1. **电源开关**:可用于低电阻负向电压电源开关,如电压转换和电源控制。


2. **电池管理**:可用于电池充电和放电管理,以确保安全和高效的电池使用。


3. **负载开关**:用于控制负载的通断,如LED照明系统、电动工具和电子设备。


4. **电源保护**:可用于电源保护电路,以防止过流、过压等异常情况。


5. **电流控制**:可用于电流控制电路,如电池充电器和电流放大器。


总之,这款P沟道MOSFET适用于需要低导通电阻和负向电压操作的电子模块和设备,提供电源控制和电流管理的功能,特别是在需要负向电压操作的应用中。
