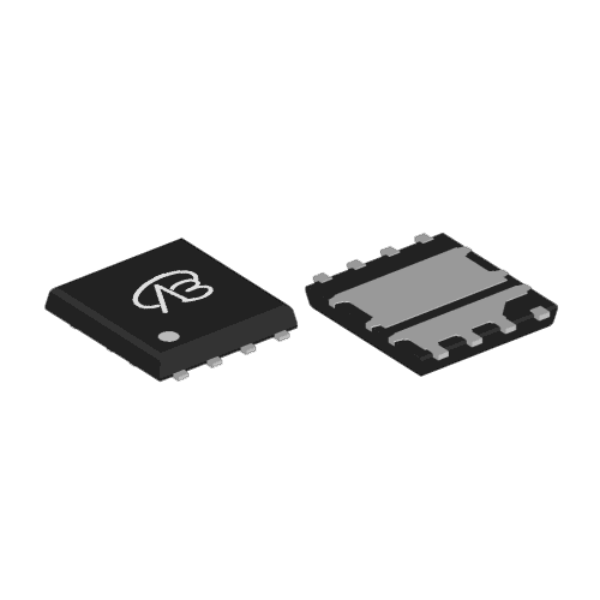

AON7804-VB一种Half-Bridge-N+N沟道DFN8(3X3)-C封装MOS管
2024-12-06
### 产品简介
AON7804-VB是一款高性能的半桥N+N沟道功率MOSFET，采用先进的Trench技术制造。其封装形式为DFN8 (3x3)-C，适合要求高效率和可靠性的功率控制和开关应用。
### 详细参数说明
- **型号**：AON7804-VB
- **封装形式**：DFN8 (3x3)-C
- **配置**：半桥N+N沟道
- **漏极-源极电压 (VDS)**：30V
- **栅极-源极电压 (VGS)**：±20V
- **阈值电压 (Vth)**：1.7V
- **导通电阻 (RDS(ON))**：
- 22mΩ @ VGS=4.5V (下桥MOSFET)
- 45mΩ @ VGS=4.5V (上桥MOSFET)
- 16mΩ @ VGS=10V (下桥MOSFET)
- 40mΩ @ VGS=10V (上桥MOSFET)
- **连续漏极电流 (ID)**：28A
- **技术类型**：Trench
### 应用领域和模块
AON7804-VB适用于多种需要半桥驱动的高功率应用，其特性使其在以下领域和模块中表现突出：
- **电机驱动器**：在电动汽车和工业机器人等电机驱动系统中，AON7804-VB可作为半桥驱动器，高效地控制电机运行并提供必要的电流和电压调节。
- **直流-直流转换器**：在高功率DC-DC转换器中，这款MOSFET可以作为高效的同步整流器，帮助提高转换效率和减少热损耗。
- **电源逆变器**：在电力电子设备中，AON7804-VB用于构建电源逆变器，转换直流电源为交流电源，适用于太阳能逆变器和UPS系统。
- **电动工具和家电**：在各种电动工具和家电中，这款MOSFET可以提供可靠的功率开关和电流控制，确保设备稳定和高效的电能利用。
- **工业自动化**：在工业自动化控制系统中，AON7804-VB用于开关和调节电源，支持各种自动化设备和工艺的运行。
综上所述，AON7804-VB以其高效率、高电流处理能力和可靠性，适用于多种需要高功率控制和开关的工业和电子应用领域。
