H7N0308CF-VB一款N沟道TO220F封装MOSFET应用分析
2024-02-22

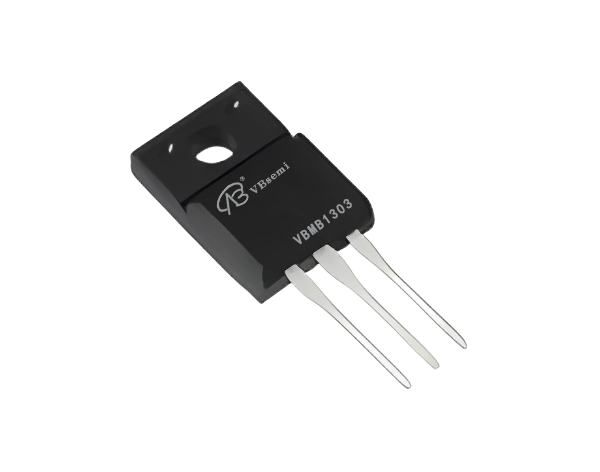

型号: H7N0308CF-VB
丝印: VBMB1303
品牌: VBsemi
参数: N沟道, 30V, 140A, RDS(ON) 3mΩ @ 10V, 3.5mΩ @ 4.5V, 20Vgs (±V); 1~3Vth (V)
封装: TO220F
详细参数说明和应用简介：
1. 沟道类型：N沟道
- 这表示这是一种N沟道MOSFET，通常用于电子设备中，特别是需要控制正电压电源的应用。
2. 额定电压 (VDS)：30V
- 这是沟道MOSFET能够承受的最大电压，表示它适用于需要处理高达30V的电路。
3. 额定电流 (ID)：140A
- 这是沟道MOSFET的额定电流，表示它可以处理的非常大电流负载。
4. 静态漏极-源极电阻 (RDS(ON))：
- RDS(ON)是沟道MOSFET的导通状态下的电阻。在10V的情况下，它的电阻为3mΩ，而在4.5V的情况下为3.5mΩ。这表明在导通状态下，它的电阻非常低，有助于减小功耗和热量。
5. 栅源电压额定值 (Vgs)：20V (±V)
- 这表示栅源电压的额定范围为正负20V。栅源电压用来控制MOSFET的导通和截止状态。
6. 阈值电压范围 (Vth)：1V 至 3V
- 这是沟道MOSFET的阈值电压范围，表示需要应用到栅极上的电压，以使器件开始导通。在这种情况下，阈值电压范围为1V至3V。
应用简介：
这种型号的N沟道MOSFET具有非常高的额定电流和低的漏极-源极电阻，因此通常用于高功率电子设备和模块，例如：
1. 电源开关：这种MOSFET可用于电源开关模块，例如DC-DC转换器，以实现高效的电能转换。
2. 电机控制：它可用于电机驱动和控制，因为它可以处理大电流负载。
3. 电源逆变器：在高功率太阳能逆变器和UPS（不间断电源）中，N沟道MOSFET可用于控制电能的流向。
4. 高功率放大器：在音频放大器和高频放大器中，它可以用于功率放大。
总之，这种型号的N沟道MOSFET适用于需要处理高功率和高电流负载的领域，以满足功率开关和电源管理的需求，特别是需要处理正电压电源的高功率应用。
