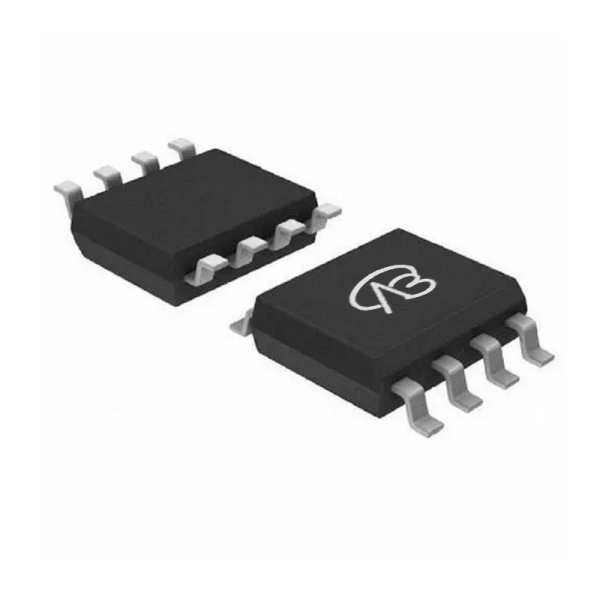

AM4892N-VB一种Dual-N+N沟道SOP8封装MOS管
2024-11-29
### 一、AM4892N-VB 产品简介
AM4892N-VB 是一款双 N+N 沟道 MOSFET,采用 SOP8 封装。它结合了高电压承受能力和先进的沟槽技术,适用于需要同时控制正负电流的电路设计。这使得它在开关电源和电机驱动等应用中表现出色,提供了灵活和高效的解决方案。
### 二、AM4892N-VB 详细参数说明
- **封装类型**: SOP8
- **通道配置**: 双 N+N 沟道
- **漏源电压 (VDS)**: 100V
- **栅源电压 (VGS)**: ±20V
- **阈值电压 (Vth)**: 1.5V
- **导通电阻 (RDS(ON))**: 200mΩ @ VGS = 10V
- **连续漏极电流 (ID)**: 3A
- **技术**: 沟槽技术
### 三、AM4892N-VB 的应用领域和模块
AM4892N-VB 由于其双 N+N 沟道设计和高性能特性,适用于以下领域和模块:
1. **开关电源**: 在开关电源中,AM4892N-VB 可以用作高效能量转换的关键元件。其低导通电阻和高电流能力确保了稳定的电源输出,适用于电视、显示器等大功率设备的电源管理。
2. **电机驱动**: 对于需要同时控制正负电流的电机驱动系统,如工业机械和机器人,AM4892N-VB 提供了可靠的电流开关和速度控制能力。其高电压承受能力和低导通电阻使其在高压环境中表现优异。
3. **汽车电子**: 在汽车电子领域,该 MOSFET 可用于电池管理系统、电动汽车充电桩以及车载电力系统中,以提高效率和节能。
通过这些应用实例,可以看出 AM4892N-VB 是一款多功能且高效的 MOSFET,适用于需要高性能开关和电流控制的多种电力电子应用。
