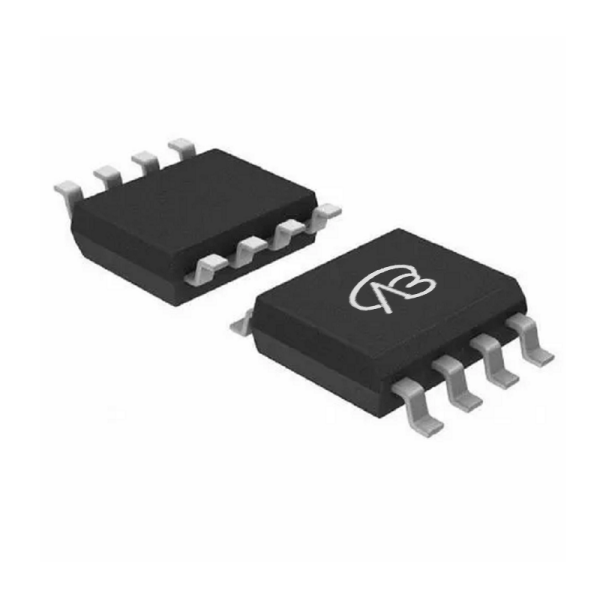

AP4502GM-VB一种Dual-N+P沟道SOP8封装MOS管
2024-12-16
### 一、AP4502GM-VB产品简介
AP4502GM-VB是一款高性能的双N+P沟道MOSFET，采用SOP8封装，旨在满足现代电子设备中对功率管理和开关控制的需求。该器件结合了先进的Trench技术，具有低导通电阻和高电流承载能力，特别适用于紧凑型和高效能的电路设计。
### 二、AP4502GM-VB详细参数说明
- **封装类型**：SOP8
- **配置**：双N+P沟道
- **漏极-源极电压 (VDS)**：±20V
- **栅极-源极电压 (VGS)**：12V（±V）
- **阈值电压 (Vth)**：
- N沟道：1.0V
- P沟道：-1.2V
- **导通电阻 (RDS(ON))**：
- N沟道：
- 10mΩ @ VGS = 2.5V
- 6mΩ @ VGS = 4.5V
- P沟道：
- 20mΩ @ VGS = 2.5V
- 16mΩ @ VGS = 4.5V
- **漏极电流 (ID)**：
- N沟道：15A
- P沟道：-8.5A
- **技术类型**：Trench
### 三、适用领域和模块应用举例
AP4502GM-VB在多个领域和应用模块中都能发挥其优越性能，具体如下：
1. **电源管理**：在电源适配器、开关电源和DC-DC转换器等电源管理系统中，AP4502GM-VB可以用于高效的功率开关，确保电能的稳定传输和转换。
2. **消费电子**：在智能手机、平板电脑和笔记本电脑等便携式设备中，该MOSFET的双N+P沟道设计可优化电池管理系统，提高设备的续航能力和电能利用率。
3. **汽车电子**：在汽车电子系统中，如电动门窗、电动座椅和车载娱乐系统，AP4502GM-VB能够提供可靠的功率控制和电流管理，支持复杂的电气操作和控制。
4. **工业控制**：在工业自动化和控制系统中，该器件可用于驱动电机和执行器，确保高效的电能转换和精准的控制信号传递。
5. **通信设备**：在路由器、基站和其他通信设备中，AP4502GM-VB可用于功率放大器和信号处理电路，确保设备的稳定运行和高效性能。
综上所述，AP4502GM-VB以其双N+P沟道结构、低导通电阻和高电流承载能力，广泛应用于各种需要高效能和可靠性的电子电路和设备中，为现代电子系统设计提供了卓越的解决方案。
