APM9946J-VB一种DIP8封装Dual-N-Channel场效应管
2024-12-27
### 产品简介

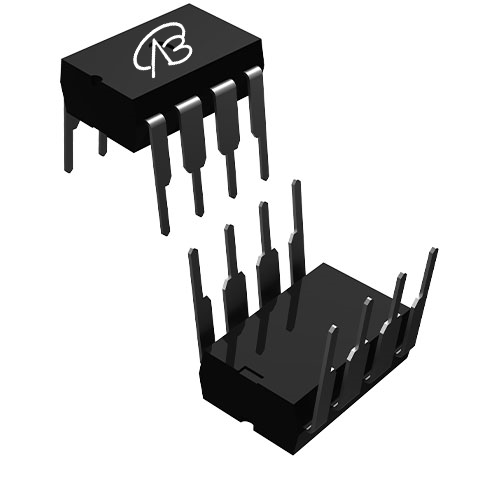

APM9946J-VB 是一种双 N 沟道 MOSFET，封装在 DIP8 外壳中。该器件采用沟槽技术制造，专为高电压和高电流应用设计。其较高的漏源电压和低导通电阻使其在要求高功率和高可靠性的应用中表现优异。APM9946J-VB 提供了卓越的开关性能和高效能量管理，适用于各种电子设备中的电源管理和负载开关任务。
### 详细参数说明
- **封装类型**：DIP8
- **配置**：双通道（N沟道 + N沟道）
- **漏源电压 (VDS)**：60V
- **栅源电压 (VGS)**：±20V
- **阈值电压 (Vth)**：1V ~ 3V
- **导通电阻 (RDS(ON))**：
- VGS = 4.5V: 45.6mΩ
- VGS = 10V: 38mΩ
- **漏极电流 (ID)**：6A
- **技术**：沟槽技术
### 应用领域和模块示例
1. **电源管理**：
- APM9946J-VB 在开关电源和 DC-DC 转换器中能够处理高电压和高电流应用。其较低的导通电阻和高漏源电压提供了稳定的电源输出和高效的能量转换，特别适合高功率电源管理系统。
2. **负载开关**：
- 该 MOSFET 适用于负载开关应用，能够有效地控制电流流动并提供可靠的开关操作。其高电流承载能力和低 RDS(ON) 减少了开关过程中的功率损耗，提升了系统的整体效率和稳定性。
3. **电池管理系统**：
- 在电池保护和充电管理系统中，APM9946J-VB 可以用于控制电池的充电和放电过程。其高电压承载能力和低导通电阻能够有效地保护电池免受过流和过热的损害，确保电池系统的安全运行。
4. **电机驱动**：
- 在电机驱动应用中，该 MOSFET 能够处理高电流，并提供可靠的电流控制。其双通道配置使得电机驱动电路设计更加简便，同时提供高效能量传输和稳定的电机控制性能。
APM9946J-VB 的高电压和高电流能力，使其在电源管理、负载控制和电池管理等应用中表现突出，是现代电子设备中处理高功率和高电流应用的理想选择。
