AP2626GY-HF-VB一种Dual-N+N沟道SOT23-6封装MOS管
2024-12-12
### 一、产品简介

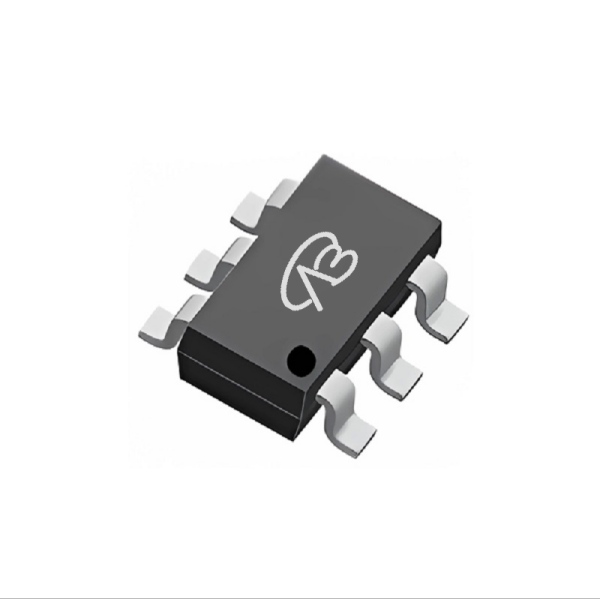

AP2626GY-HF-VB 是一款双N沟道MOSFET，封装形式为SOT23-6。该器件采用先进的沟槽技术，提供了低导通电阻和高效的开关性能，适用于各种低压应用场景。其设计使其在2.5V和4.5V的栅极驱动电压下能够达到优异的导通电阻，从而提高系统的效率和性能。该产品具有20V的漏源电压和12V的栅源电压，适合于需要快速开关和高电流处理能力的应用。
### 二、详细的参数说明
- **型号**：AP2626GY-HF-VB
- **封装**：SOT23-6
- **配置**：双N+N沟道
- **漏源电压 (VDS)**：20V
- **栅源电压 (VGS)**：12（±V）
- **阈值电压 (Vth)**：0.5~1.5V
- **导通电阻 (RDS(ON))**：
- 28mΩ @ VGS=2.5V
- 22mΩ @ VGS=4.5V
- **漏极电流 (ID)**：6A
- **技术**：沟槽技术
### 三、应用领域和模块举例
AP2626GY-HF-VB 作为一种高性能的双N沟道MOSFET，广泛应用于以下领域和模块：
1. **电源管理模块**：
- **降压转换器**：在DC-DC降压转换器中，该MOSFET能够提供高效的开关特性，减少功率损耗，提高转换效率。
- **升压转换器**：在需要高效能量转换的升压电路中，该器件可以通过低导通电阻实现快速高效的能量传输。
2. **电机驱动控制**：
- **小型直流电机控制**：在小型电动机驱动电路中，AP2626GY-HF-VB可以提供快速开关能力和高电流处理能力，使得电机控制更加精确和高效。
3. **消费电子产品**：
- **智能手机和便携式设备**：由于其小封装和高效能，AP2626GY-HF-VB非常适合用于智能手机和平板电脑中的电源管理和负载开关应用。
- **可穿戴设备**：在智能手表和其他可穿戴设备中，该MOSFET可以用于电池管理和低功耗应用。
4. **通信设备**：
- **WiFi模块和蓝牙设备**：在需要高效能量传输和低功耗的无线通信模块中，该MOSFET可以提供优异的性能支持。
- **基站和路由器**：在通信基站和路由器的电源管理系统中，AP2626GY-HF-VB能够提高整体系统的可靠性和效率。
通过这些应用例子可以看出，AP2626GY-HF-VB 以其高效能和多功能性在各类低压和高效能应用中具有广泛的应用前景。
