AOP609-VB一种Dual-N+P沟道DIP8封装MOS管
2024-12-06
### 一、AOP609-VB产品简介

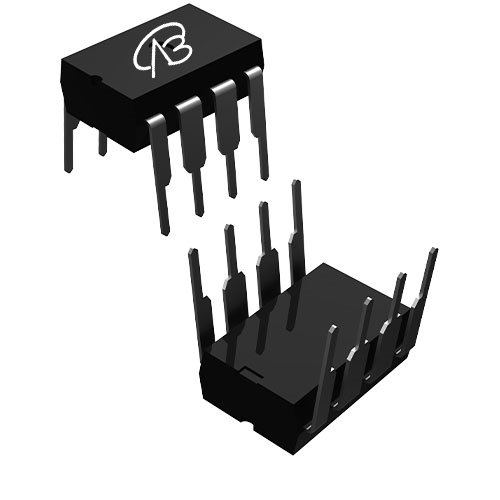

AOP609-VB是一款双通道（双N+P沟道）MOSFET，采用DIP8封装。该器件结合了N沟道和P沟道MOSFET的优点，适用于广泛的功率管理和开关应用。通过先进的Trench工艺技术制造，确保了高性能和可靠性。
### 二、AOP609-VB详细参数说明
| 参数 | 数值 |
|---|---|
| **封装类型** | DIP8 |
| **配置** | 双N+P沟道 |
| **漏源电压 (VDS)** | ±60V |
| **栅源电压 (VGS)** | ±20V |
| **阈值电压 (Vth)** | ±2V |
| **导通电阻 (RDS(ON))** | 47mΩ @ VGS = 4.5V (N沟道) <br> 60mΩ @ VGS = 4.5V (P沟道) <br> 42mΩ @ VGS = 10V (N沟道) <br> 55mΩ @ VGS = 10V (P沟道) |
| **漏极电流 (ID)** | 4.7A (N沟道) <br> -4A (P沟道) |
| **技术** | Trench |
### 三、AOP609-VB的应用领域和模块举例
AOP609-VB适用于以下领域和模块：
1. **功率逆变器**
- **电力电子**：由于其高漏源电压和双通道设计，AOP609-VB可以应用于功率逆变器中，用于交流电到直流电的转换，在太阳能和风能发电系统中具有重要作用。
2. **电源开关**
- **电源管理**：在电源开关应用中，AOP609-VB的双N+P沟道设计使其能够实现更复杂的电源管理和开关控制，适用于高效率和高性能的电源转换。
3. **马达驱动**
- **电动车辆**：在电动车的马达驱动系统中，AOP609-VB的双通道设计能够提供有效的驱动和控制，确保电动车的高效运行和能源利用。
4. **工业自动化**
- **电机控制**：在工业自动化设备中，AOP609-VB可以用于电机控制系统，包括机器人技术和自动化生产线，以提高设备的响应速度和效率。
5. **电池管理系统**
- **电池保护和充放电控制**：在电池管理系统中，AOP609-VB的双通道设计可用于精确控制电池的充放电过程，并提供安全的电流管理和保护功能。
综上所述，AOP609-VB以其双通道设计和高性能特性，适用于多种复杂的功率管理和开关控制应用，是电力电子领域中一款多功能且可靠的MOSFET器件。
