AP9563J-VB一种Single-P沟道TO251封装MOS管
2024-12-21

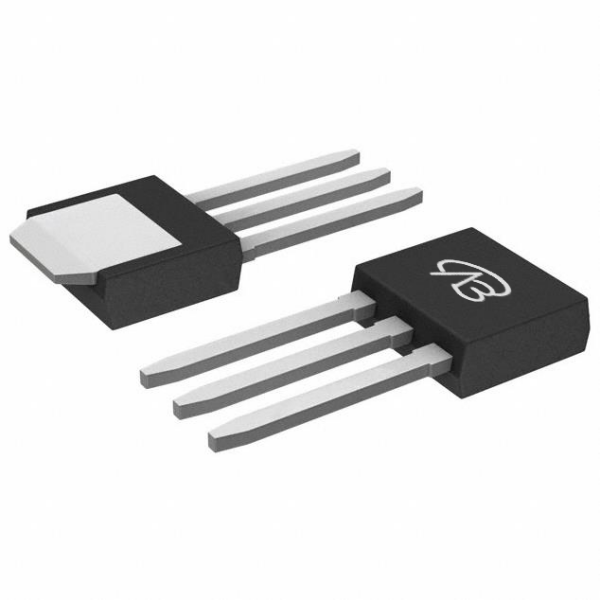

### AP9563J-VB 产品简介
AP9563J-VB 是一款高功率单 P 沟道 MOSFET，采用 TO251 封装，适用于负载开关和功率转换应用。该器件采用先进的沟槽技术设计，具有优异的导通特性和稳定性能。
### AP9563J-VB 详细参数说明
- **封装 (Package)：** TO251
- **配置 (Configuration)：** 单 P 沟道 (Single P-Channel)
- **漏源电压 (VDS)：** -40V
- **栅源电压 (VGS)：** ±20V
- **阈值电压 (Vth)：** -2V
- **导通电阻 (RDS(ON))：**
- 14mΩ @ VGS = 4.5V
- 10mΩ @ VGS = 10V
- **漏极电流 (ID)：** -55A
- **技术 (Technology)：** 沟槽技术 (Trench)
### AP9563J-VB 应用领域和模块示例
AP9563J-VB MOSFET 在多个负载开关和功率转换应用中具有广泛的应用场景，以下是几个具体的应用示例：
1. **电动汽车充电系统：**
在电动汽车充电系统中，AP9563J-VB 可以用作主要的功率开关器件，管理电动车辆电池的充放电过程。其高电流承载能力和低导通电阻使其能够在高电压条件下提供可靠的性能。
2. **高功率 DC-DC 转换器：**
在需要高功率转换和高效能的 DC-DC 转换器中，如工业电源和通信设备，AP9563J-VB 可以用作关键的开关元件，确保系统在各种负载条件下稳定工作。
3. **电动工具驱动：**
在需要中高功率输出的电动工具驱动电路中，如电动钻、电动锯等，AP9563J-VB 可以用作功率开关器件，帮助实现高效能和可靠的驱动性能。
4. **工业自动化控制：**
在工业自动化控制系统中，AP9563J-VB 可以用作各种负载开关和电源管理的关键部件，确保设备的稳定运行和高效能输出。
通过以上示例，可以看出 AP9563J-VB 是一款适用于多种负载开关和功率转换应用的高性能 MOSFET，特别适合于需要高电流处理和稳定性能要求的电子设备和系统中。
