AP9T15J-VB一种Single-N沟道TO251封装MOS管
2024-12-25
### 1. 产品简介详述：

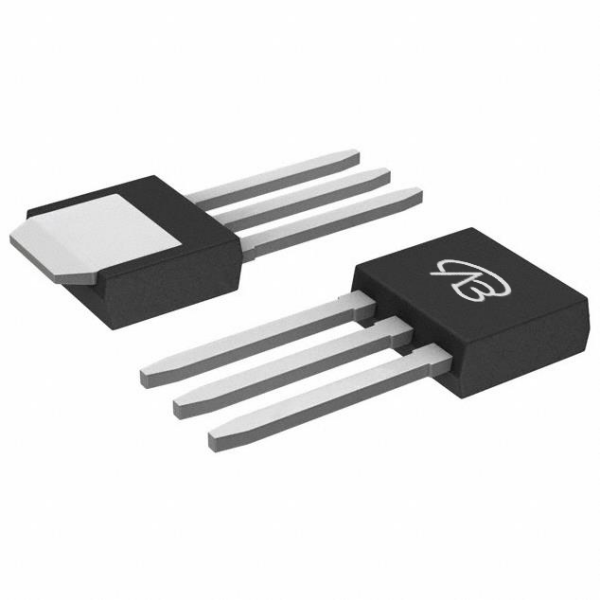

AP9T15J-VB 是一款单通道 N 沟道 MOSFET，采用先进的槽沟技术（Trench）制造。该器件具有高电流承载能力和低导通电阻，适合于需要高功率密度和高效能的电路设计。封装形式为 TO251，适用于各种工业和消费电子设备中。
### 2. 详细参数说明：
- **器件型号：** AP9T15J-VB
- **包装类型：** TO251
- **通道类型：** 单 N 沟道
- **漏极-源极电压（VDS）：** 30V
- **栅极-源极电压（VGS）：** ±20V
- **阈值电压（Vth）：** 1.7V
- **导通电阻（RDS(ON)）：**
- 9mΩ @ VGS = 4.5V
- 7mΩ @ VGS = 10V
- **漏极电流（ID）：** 50A
- **技术特性：** 槽沟技术（Trench）
### 3. 应用示例：
这款 MOSFET 适用于以下领域和模块：
- **电源管理和开关电源：** AP9T15J-VB 可以作为高功率密度的开关电源模块的主要开关管，用于服务器电源、数据中心电源和工业电源管理系统，提供高效能的电流控制和稳定的电压输出。
- **电动工具和电动车辆：** 在需要高功率密度和高电流输出的电动工具和电动车辆驱动系统中，该器件能够提供可靠的电源管理和驱动功能，确保系统运行的高效和稳定。
- **消费电子产品：** 适用于需要处理高功率和快速响应的消费电子产品，如高性能计算机、游戏设备和工作站，作为电源管理和保护电路的重要组成部分。
- **工业自动化和控制系统：** 在工业自动化和控制系统中，AP9T15J-VB 可以用于电机控制、传感器接口和工业机器人控制，支持设备的高效运行和精准控制。
以上示例展示了 AP9T15J-VB 在多个需要高功率密度、高电流和低导通损耗要求的电路设计中的广泛应用，利用其槽沟技术优势，确保电路的高效能耗和长期可靠性。
