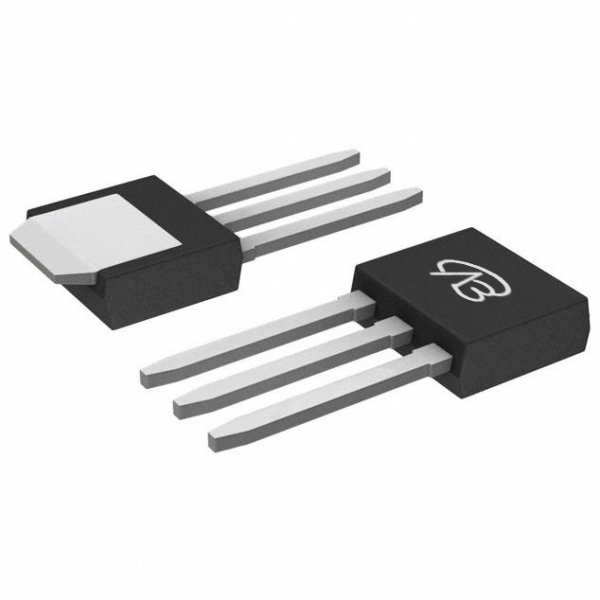

AP9980J-VB一种TO251封装Single-N-Channel场效应管
2024-12-25
### 产品简介详述：
AP9980J-VB 是一款单通道 N 沟道场效应管（MOSFET），采用沟道技术，适用于中高功率应用。它具有高达100V的漏极-源极电压（VDS），最大漏极电流（ID）为35A。这款 MOSFET 的特点之一是其低导通电阻，具体数值如下：
- 在 VGS = 10V 时，导通电阻 RDS(ON) 为 36mΩ。
它的阈值电压（Vth）为1.8V，工作时的门源电压范围为±20V。
### 详细参数说明：
- **型号**: AP9980J-VB
- **封装**: TO251
- **通道类型**: 单 N 沟道
- **漏极-源极电压（VDS）**: 100V
- **门源电压（VGS）**: ±20V
- **阈值电压（Vth）**: 1.8V
- **漏极-源极导通电阻（RDS(ON))**:
- VGS = 10V 时，RDS(ON) = 36mΩ
- **最大漏极电流（ID）**: 35A
- **技术**: 沟道技术（Trench）
### 应用示例：
1. **电源管理**：
AP9980J-VB 可以应用于开关电源和DC-DC 变换器，特别是在需要处理高电压和中等电流的应用中，如工业电源和通信设备中的电源管理系统。
2. **电动工具**：
在电动工具的电机驱动电路中，AP9980J-VB 的高漏极电压和适中的电流处理能力使其成为驱动高功率电机的理想选择，如电动汽车中的电机控制器。
3. **UPS（不间断电源）**：
在UPS系统中，这款 MOSFET 可以用于开关和保护电路，确保在电网电源中断时能够快速切换到备用电源，保持设备的稳定供电。
4. **工业自动化**：
在工业自动化设备中，AP9980J-VB 可以用于电机驱动、电源开关和其他高功率电路，以确保设备的可靠性和高效性。
5. **LED 照明**：
用于中大型 LED 照明驱动器中，这款 MOSFET 可以支持 LED 灯具的高效能驱动，通过其低导通电阻和高电压能力提升LED照明系统的性能和可靠性。
这些示例展示了 AP9980J-VB 在多个领域和模块中的广泛应用，显示了其在高电压、中功率应用中的优越性能和适用性。
