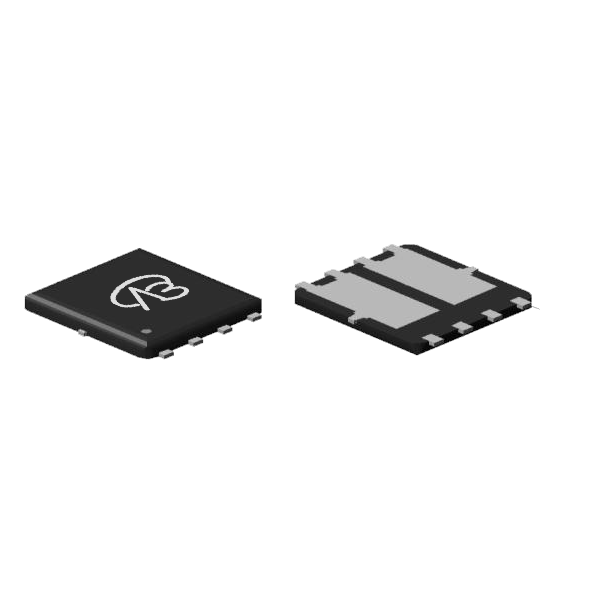

AP4527GN3-VB一种Dual-N+P沟道DFN8(3X3)-B封装MOS管
2024-12-16
### 一、产品简介
AP4527GN3-VB 是一款双N+P沟道MOSFET，采用DFN8(3X3)-B封装。该器件适用于需要同时控制正负电压的电路设计，具有优良的导通特性和高效的功率转换能力。
### 二、详细的参数说明
- **型号**：AP4527GN3-VB
- **封装**：DFN8(3X3)-B
- **配置**：双N+P沟道
- **漏源电压 (VDS)**：±30V
- **栅源电压 (VGS)**：20（±V）
- **阈值电压 (Vth)**：
- N沟道：1.6V
- P沟道：-1.7V
- **导通电阻 (RDS(ON))**：
- N沟道：
- 17mΩ @ VGS=4.5V
- 13mΩ @ VGS=10V
- P沟道：
- 45mΩ @ VGS=4.5V
- 40mΩ @ VGS=10V
- **漏极电流 (ID)**：
- 最大值：8A (N沟道), -6A (P沟道)
- **技术**：沟槽技术（Trench）
### 三、应用领域和模块举例
AP4527GN3-VB 可以广泛应用于以下领域和电子模块中：
1. **电源管理和电池保护**：
- **双极性电源控制**：用于电池管理系统和功率转换电路，支持高效的能量转换和电池保护功能。
- **充电器和逆变器**：在各类电子设备中，如移动充电器、电动工具和UPS系统中，确保稳定的电力输出和高效能转换。
2. **汽车电子系统**：
- **汽车电源管理**：用于汽车电子控制单元（ECU）、电动汽车和混合动力汽车的驱动系统，提供高效的电动机控制和能量管理。
3. **工业自动化**：
- **工业机器人**：在自动化生产线和机器人控制系统中，实现精确的动态电路控制和电机驱动，提高生产效率和系统稳定性。
通过以上示例，展示了AP4527GN3-VB 在需要高效能转换、动态电路控制和同时操作正负电压的复杂电子系统中的广泛应用潜力。
