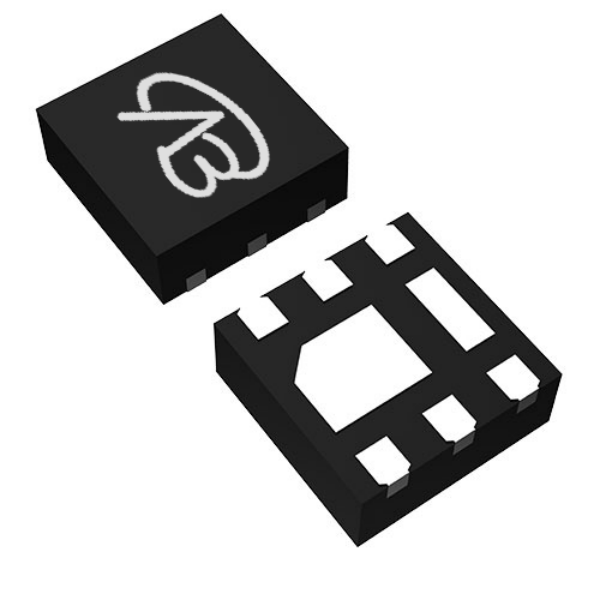

AON2409-VB一种Single-P沟道DFN6(2X2)封装MOS管
2024-12-05
### AON2409-VB 产品简介
AON2409-VB是一款单P沟道功率MOSFET，采用DFN6(2X2)封装。它具备低电阻、高导通电流和快速开关特性，适合用于低压和高电流的应用场合。
### AON2409-VB 详细参数说明
- **封装类型**: DFN6(2X2)
- **晶体管配置**: 单P沟道
- **漏源极耐压 (VDS)**: -20V
- **栅源极耐压 (VGS)**: ±20V
- **阈值电压 (Vth)**: -0.8V
- **导通电阻 (RDS(ON))**:
- 40mΩ @ VGS=2.5V
- 30mΩ @ VGS=4.5V
- 29mΩ @ VGS=10V
- **最大漏源极电流 (ID)**: -10A
- **技术**: Trench
### AON2409-VB 应用领域和模块
AON2409-VB适用于多种低压、高电流的应用场合，以下是几个典型的应用示例：
1. **电源管理**: 在便携式设备和电池驱动应用中，AON2409-VB可以作为高效的开关器件，用于电源管理和电池保护电路。
2. **电动车充电保护**: 在电动车和电动工具的充电保护电路中，该MOSFET能够提供可靠的过电流保护和快速开关响应，确保充电系统的安全和稳定性。
3. **低压电源转换**: 在低压直流-直流转换器中，AON2409-VB可以用作功率开关，实现高效率的电能转换，适用于便携式电子产品和工业控制设备。
4. **汽车电子**: 在汽车电子系统中，该器件可以应用于电动窗控制、座椅控制和照明系统，提供可靠的电流控制和高效的能量管理。
5. **LED驱动**: 在LED照明系统中，AON2409-VB可以用作LED驱动电路的开关器件，实现精确的电流控制和稳定的亮度调节。
综上所述，AON2409-VB因其低电阻、高导通电流和快速开关特性，适用于电源管理、电动车充电保护、低压电源转换、汽车电子和LED驱动等多个领域的应用需求。
