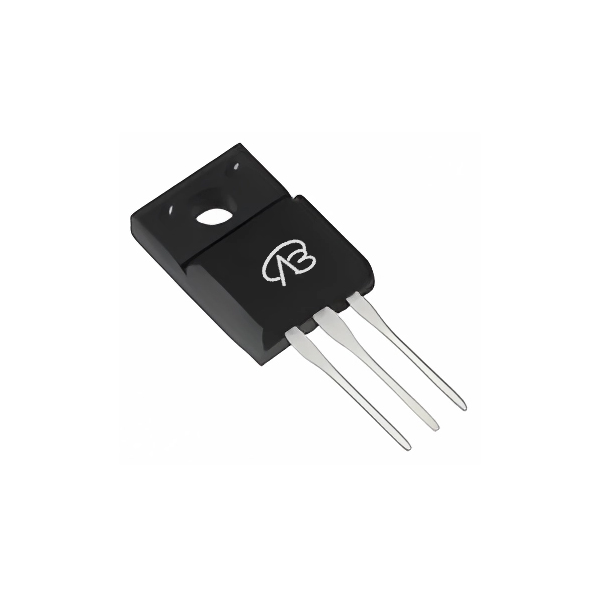

AP09N50I-HF-VB一种TO220F封装Single-N-Channel场效应管
2024-12-10
### AP09N50I-HF-VB MOSFET 产品概述
AP09N50I-HF-VB 是一款单 N 沟道 MOSFET，采用 TO220F 封装，设计用于高压应用场合。其特点包括高耐压能力和稳定的性能，适合各种要求高效能和可靠性的功率电子设计。
### 详细规格
- **型号**: AP09N50I-HF-VB
- **封装**: TO220F
- **配置**: 单 N 沟道
- **漏极-源极电压 (VDS)**: 650V
- **栅极-源极电压 (VGS)**: ±30V
- **阈值电压 (Vth)**: 3.5V
- **导通电阻 (RDS(ON))**: 680mΩ @ VGS=10V
- **漏极电流 (ID)**: 12A
- **技术**: 平面工艺
### 应用示例
AP09N50I-HF-VB MOSFET 适用于多种高压高功率的电子设备和系统。以下是一些具体的应用领域和模块：
1. **电源转换器**: 由于其高漏极-源极电压和能够承受的电流，该 MOSFET 可以用于开关电源转换器中。它能够有效地将高压交流电转换为低压直流电，为各种电子设备提供稳定的电源。
2. **电动车充电器**: 在电动车充电器中，AP09N50I-HF-VB 可以用于控制和调节电流，确保电动车电池快速而安全地充电。其高压耐受性和低导通电阻有助于提高充电效率和充电器的性能。
3. **UPS（不间断电源）系统**: 作为 UPS 系统中的关键组件，该 MOSFET 能够在电网停电时提供稳定的备用电源。其高电流承受能力和低导通电阻确保了 UPS 系统的可靠性和效率。
4. **工业电源设备**: 用于工业电源设备中，例如工业自动化系统和机械设备的电源控制和调节。AP09N50I-HF-VB 可以在高压和高功率要求下保持稳定的性能，确保设备的可靠运行。
5. **太阳能逆变器**: 在太阳能逆变器中，这款 MOSFET 可以帮助将太阳能电池板产生的直流电转换为交流电。其高电压耐受性和低导通电阻有助于提高逆变器的效率和能源利用率。
这些示例展示了 AP09N50I-HF-VB MOSFET 的多功能性和适用性，使其成为各种高压功率电子设备中的理想选择。
