AP2626GY-VB一种Dual-N+N沟道SOT23-6封装MOS管
2024-12-12
### 一、AP2626GY-VB产品简介

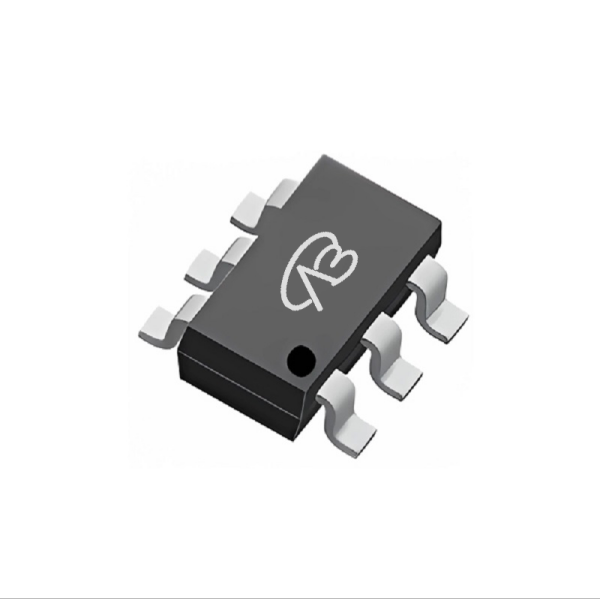

AP2626GY-VB是一款采用SOT23-6封装的双N沟道MOSFET，具有低导通电阻和高电流能力。该器件采用先进的Trench技术，能够在低栅极电压下实现优异的性能。它的设计非常适合于高效率的电源管理应用以及需要高开关速度和低功耗的场合。
### 二、AP2626GY-VB详细参数说明
- **封装类型**：SOT23-6
- **配置**：双N沟道
- **漏极-源极电压 (VDS)**：20V
- **栅极-源极电压 (VGS)**：12V（±V）
- **阈值电压 (Vth)**：0.5V ~ 1.5V
- **导通电阻 (RDS(ON))**：
- 28mΩ @ VGS = 2.5V
- 22mΩ @ VGS = 4.5V
- **漏极电流 (ID)**：6A
- **技术类型**：Trench
### 三、适用领域和模块应用举例
AP2626GY-VB MOSFET由于其低导通电阻和高电流处理能力，广泛适用于多个领域和模块。以下是一些典型的应用：
1. **电源管理模块**：该MOSFET非常适合用于开关电源（SMPS）、DC-DC转换器和电池管理系统中。这些应用需要高效的电能转换和低功耗，AP2626GY-VB的低导通电阻和高电流能力使其在这些应用中表现出色。
2. **电机驱动电路**：在电机驱动应用中，AP2626GY-VB可以用于驱动小型直流电机。其高电流处理能力和快速开关特性，使其在提供精确的电机控制和高效能量传输方面具有优势。
3. **负载开关**：AP2626GY-VB可以用于各种电子设备中的负载开关，例如智能手机、笔记本电脑和平板电脑。在这些设备中，它可以用来控制电源的开关，确保设备在待机和工作模式之间高效切换。
4. **LED驱动器**：由于其高效率和低导通电阻，AP2626GY-VB适用于LED驱动器应用。它能够提供稳定的电流，从而确保LED的亮度稳定和寿命延长。
通过以上这些应用实例，AP2626GY-VB展示了其在现代电子设备和系统中的多功能性和高效能。
