APM2103SGC-TRL-VB一种Dual-P+P沟道SC70-8封装MOS管
2024-12-25
### 1. 产品简介详述：

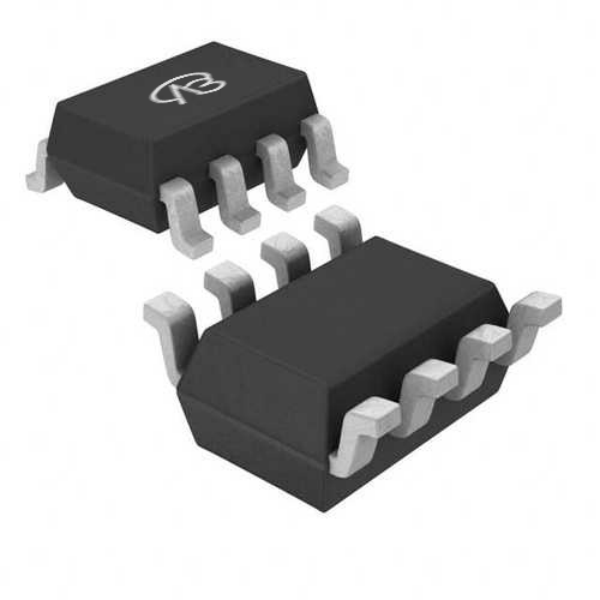

APM2103SGC-TRL-VB 是一款双通道 P 沟道 MOSFET，采用先进的槽沟技术（Trench）制造。封装为 SC70-8，体积小巧，非常适合空间受限的应用。该器件具有低导通电阻和低阈值电压特性，能够实现高效的电流控制和功率管理，非常适合用于需要高效能耗的电源管理系统。
### 2. 详细参数说明：
- **器件型号：** APM2103SGC-TRL-VB
- **包装类型：** SC70-8
- **通道类型：** 双 P 沟道
- **漏极-源极电压（VDS）：** -20V
- **栅极-源极电压（VGS）：** ±20V
- **阈值电压（Vth）：** -0.8V
- **导通电阻（RDS(ON)）：**
- 98mΩ @ VGS = 4.5V
- 65mΩ @ VGS = 10V
- **漏极电流（ID）：** -3.5A
- **技术特性：** 槽沟技术（Trench）
### 3. 应用示例：
这款 MOSFET 适用于以下领域和模块：
- **便携式电子设备：** APM2103SGC-TRL-VB 的小型封装和高效能耗特性，使其非常适合于智能手机、平板电脑、笔记本电脑等便携式电子设备中的电源管理电路和电池保护模块，提供高效的电流控制和功率管理。
- **负载开关：** 在需要高效开关特性和低导通电阻的负载开关应用中，该器件可以用作控制高电流负载的主开关，如用于显示器背光、风扇、电机等负载的电源控制。
- **电源管理模块：** 在电源管理模块中，APM2103SGC-TRL-VB 可以用于直流-直流转换器和电压调节器，提供稳定的输出电压和高效的功率转换效率，适用于通信设备、网络设备等应用。
- **消费类电子产品：** 该器件还适用于各种消费类电子产品，如音响设备、游戏机、数码相机等，提供高效能耗和可靠的电源管理解决方案，支持设备的长时间稳定运行。
以上示例展示了 APM2103SGC-TRL-VB 在多个需要高效能耗、低导通电阻和稳定性的电子应用中的广泛应用，利用其槽沟技术优势，提供优异的电路性能和可靠性。
