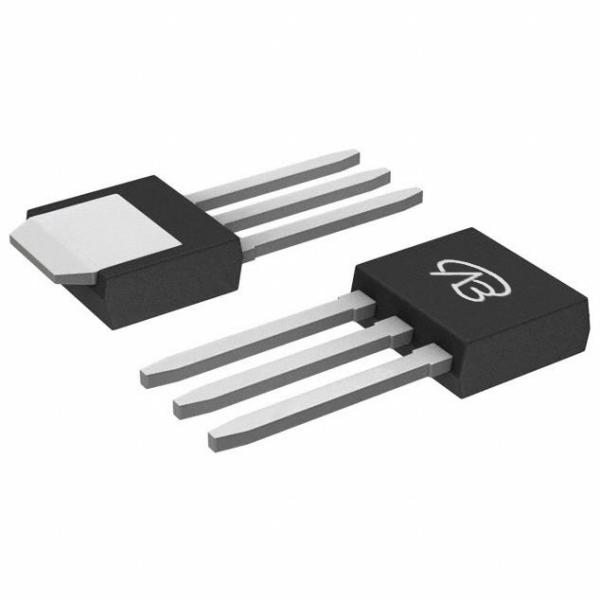

AP9973GJ-HF-VB一种TO251封装Single-N-Channel场效应管
2024-12-25
### 1. 产品简介
AP9973GJ-HF-VB 是一款单通道 N 沟道功率 MOSFET，采用槽沟技术，专为高效能功率管理和开关应用而设计。它具有中等导通电阻和高漏极电流能力，适合要求中等功率密度和可靠性的电路设计。
### 2. 参数说明
- **型号**: AP9973GJ-HF-VB
- **封装**: TO251
- **通道类型**: 单 N 沟道
- **漏极-源极电压 (VDS)**: 60V
- **栅极-源极电压 (VGS)**: ±20V
- **阈值电压 (Vth)**: 1.7V
- **导通电阻 (RDS(ON))**:
- 37mΩ @ VGS = 4.5V
- 32mΩ @ VGS = 10V
- **漏极电流 (ID)**: 35A
- **技术**: 槽沟技术 (Trench)
### 3. 应用示例
AP9973GJ-HF-VB 可以在以下领域和模块中得到应用：
- **电源管理**: 在中等功率的 DC-DC 转换器中，例如台式电脑和小型消费电子设备的电源管理模块，利用其中等功率密度和可靠性特性来提高转换效率和系统稳定性。
- **汽车电子**: 在汽车电子系统中，如车载电源管理和辅助电动机驱动器中，AP9973GJ-HF-VB 可以提供足够的电流和电压容忍度，满足车辆电气系统的需求。
- **工业控制**: 在工业自动化设备中，如传感器接口和小型电机驱动器中，利用其适中的功率特性，确保系统在复杂环境中的可靠运行和高效能。
- **消费电子**: 在如电视、机顶盒和家用音响设备等消费电子产品中的功率开关电路中，AP9973GJ-HF-VB 的高性能特性帮助提高设备的能效和稳定性。
这些应用示例展示了 AP9973GJ-HF-VB 在多种需要中等功率处理和高效能管理的电子设备和系统中的重要作用。
