AP3310J-VB一种Single-P沟道TO251封装MOS管
2024-12-12
### 一、AP3310J-VB产品简介

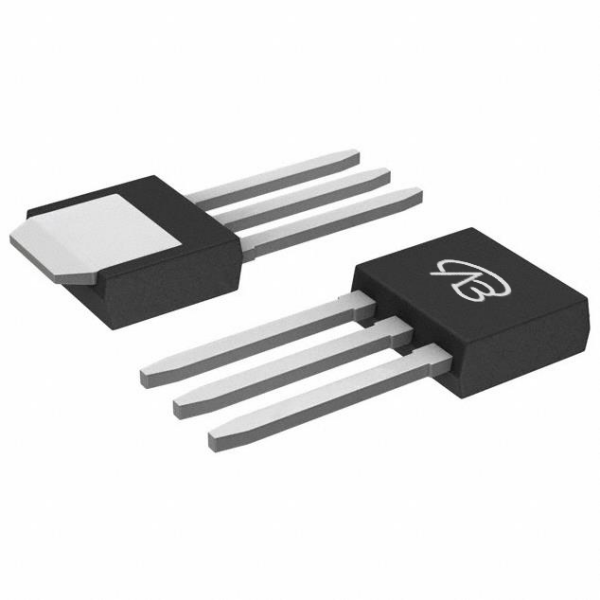

AP3310J-VB是一款单P沟道MOSFET，采用TO251封装，适用于负电压应用。该器件具有-30V的漏极-源极电压（VDS），适合需要控制负电压和低导通电阻的电路设计。采用先进的Trench技术，AP3310J-VB提供了良好的导通特性和可靠性，适用于需要高效能和精准控制的电子系统。
### 二、AP3310J-VB详细参数说明
- **封装类型**：TO251
- **配置**：单P沟道
- **漏极-源极电压 (VDS)**：-30V
- **栅极-源极电压 (VGS)**：20V（±V）
- **阈值电压 (Vth)**：-1.7V
- **导通电阻 (RDS(ON))**：
- 72mΩ @ VGS = 4.5V
- 56mΩ @ VGS = 10V
- **漏极电流 (ID)**：-20A
- **技术类型**：Trench
### 三、适用领域和模块应用举例
AP3310J-VB由于其负电压操作特性和良好的导通性能，适用于多个领域和模块，包括但不限于：
1. **电源反向保护**：在需要保护电路免受反向电压影响的应用中，AP3310J-VB可以作为电源输入端的反向保护开关，防止电路元件损坏。
2. **负电源开关**：在负电源电路中，如负电压稳定器和负电源开关电路中，AP3310J-VB可以提供可靠的开关控制和低导通电阻，确保稳定的负电压输出。
3. **电流控制器**：作为电流控制器或负载开关，AP3310J-VB可以用于精确调节和控制负载电流，适用于需要精准电流管理的电子系统。
4. **电源管理模块**：在需要对负电压进行有效管理和控制的电源管理系统中，AP3310J-VB可以提供高效能的电力转换和稳定的负电压输出。
通过以上应用案例，可以看出AP3310J-VB在负电压电路和电源管理中的优越性能和广泛适用性，使其成为各种电子设备和系统设计中的理想选择。
