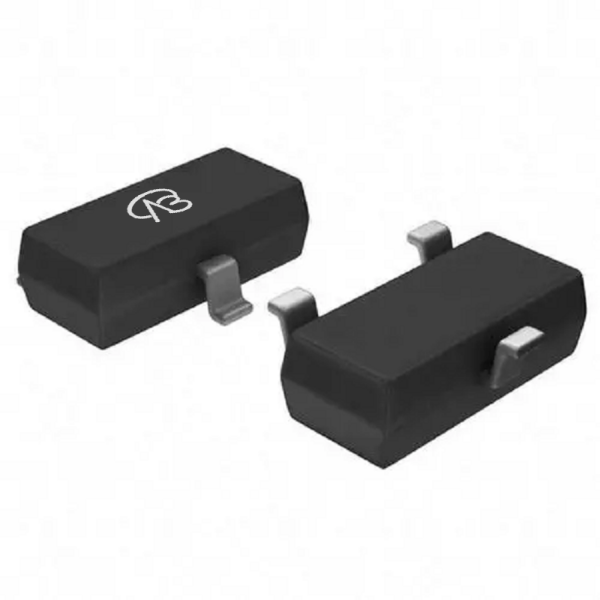

AP2N7002K-HF-VB一种Single-N沟道SOT23-3封装MOS管
2024-12-12
### 一、产品简介
AP2N7002K-HF-VB 是一款单N沟道MOSFET，采用SOT23-3封装。该器件适用于低压应用场景，具有低导通电阻和良好的开关特性。采用沟槽技术，能够在较低的栅极驱动电压下提供可靠的导通性能，适合于需要小功率控制和开关的电子电路设计。
### 二、详细的参数说明
- **型号**：AP2N7002K-HF-VB
- **封装**：SOT23-3
- **配置**：单N沟道
- **漏源电压 (VDS)**：60V
- **栅源电压 (VGS)**：20（±V）
- **阈值电压 (Vth)**：1.7V
- **导通电阻 (RDS(ON))**：
- 3100mΩ @ VGS=4.5V
- 2800mΩ @ VGS=10V
- **漏极电流 (ID)**：0.3A
- **技术**：沟槽技术
### 三、应用领域和模块举例
AP2N7002K-HF-VB 在以下领域和模块中具有广泛的应用：
1. **低功率电子开关**：
- **电子开关**：在需要控制小功率电子设备和电路的开关操作中，如LED驱动、电池管理、传感器接口等，该MOSFET提供了良好的开关特性和低功耗操作。
- **手机和便携设备**：适用于手机和便携设备中的电源管理、信号开关和小电流控制电路。
2. **消费电子产品**：
- **智能家居设备**：用于各种智能家居设备中的控制电路和电源管理，如智能插座、智能灯具等。
- **便携式电子产品**：在便携式音频设备、手持游戏机等小型电子产品中，用于电源开关和信号处理。
3. **医疗和健康设备**：
- **便携式医疗设备**：适用于便携式医疗检测仪器、健康监测设备等低功耗和小电流控制需求的电子电路。
4. **汽车电子**：
- **汽车电子模块**：用于汽车电子系统中的小功率控制和电源管理，如车内照明控制、小型电动机控制等。
通过这些应用例子可以看出，AP2N7002K-HF-VB 在需要小功率、小尺寸和低电压操作的各种电子设备和模块中，具有重要的应用价值，支持电路的稳定运行和高效能量管理。
