### AUIRF7309QTRPBF-VB 产品简介

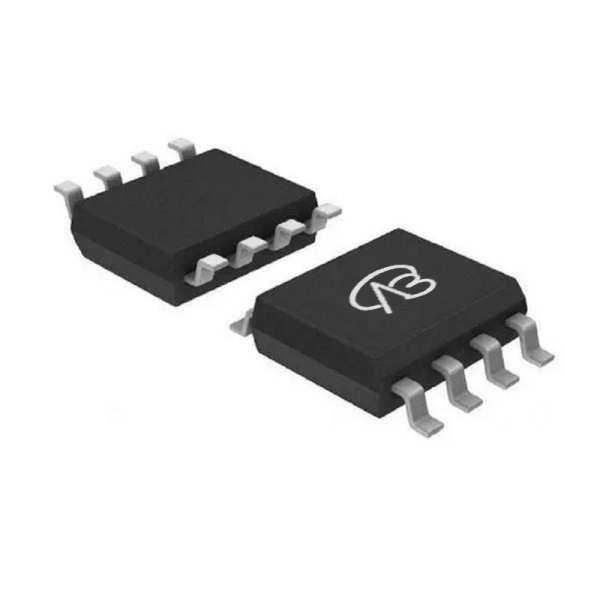

AUIRF7309QTRPBF-VB 是一款集成双 N 通道和 P 通道 MOSFET 的半导体器件，采用 SOP8 封装。该 MOSFET 具有 ±30V 的漏源电压（VDS）能力和 ±20V 的栅源电压（VGS），适用于各种开关和电源管理应用。其阈值电压（Vth）为 1.6V（N 通道）和 -1.7V（P 通道），确保在低栅电压下即可有效开启。AUIRF7309QTRPBF-VB 的导通电阻在 VGS=10V 下分别为 18mΩ（N 通道）和 40mΩ（P 通道），提供优异的电流传输效率。此 MOSFET 适合用于需要高效开关和电源管理的电子产品中。

### 详细参数说明

- **封装：** SOP8

- **配置：** 双 N 通道 + P 通道

- **漏源电压（VDS）：** ±30V

- **栅源电压（VGS）：** ±20V

- **N 通道阈值电压（Vth）：** 1.6V

- **P 通道阈值电压（Vth）：** -1.7V

- **N 通道导通电阻（RDS(ON)）：** 24mΩ @ VGS=4.5V

- **N 通道导通电阻（RDS(ON)）：** 18mΩ @ VGS=10V

- **P 通道导通电阻（RDS(ON)）：** 50mΩ @ VGS=4.5V

- **P 通道导通电阻（RDS(ON)）：** 40mΩ @ VGS=10V

- **连续漏极电流（ID）：** ±8A

- **技术：** 沟槽型（Trench）

AUIRF7309QTRPBF-VB.pdf

### 应用领域示例

AUIRF7309QTRPBF-VB 的双 MOSFET 设计使其在多个领域和模块中具有广泛的应用：

1. **电源管理：**

   - **开关电源：** 该 MOSFET 适用于开关电源模块中，N 通道和 P 通道的配合可以有效控制电源的开关状态，确保高效的电源转换和管理。

   - **电源分配：** 在电源分配电路中，AUIRF7309QTRPBF-VB 能够高效地控制电源的开关，减少能量损失，提高系统的整体效率。

2. **便携式设备：**

   - **电池管理：** 该 MOSFET 可用于便携式设备中的电池管理系统，控制电池的充放电过程，确保电池的安全和高效使用。

   - **功率开关：** 在便携式电子设备中，AUIRF7309QTRPBF-VB 可用于功率开关功能，提供高效的电流控制和开关操作，延长设备的使用寿命。

3. **汽车电子：**

   - **电动汽车控制：** 在电动汽车中，该 MOSFET 可用于电机控制系统，提供高效的开关功能，控制电机的工作状态，提升电动车的性能和效率。

   - **车载电源管理：** 在车载电源管理系统中，AUIRF7309QTRPBF-VB 可以作为电源开关使用，处理高电流负载，确保汽车电源系统的稳定和可靠。

4. **工业控制：**

   - **负载开关：** 在工业控制系统中，AUIRF7309QTRPBF-VB 可以用于负载开关应用，控制高功率负载的开关状态，提高系统的操作效率。

   - **电机驱动：** 该 MOSFET 适合用于工业电机驱动系统，提供高效的电流控制和开关功能，保证电机的平稳运行和高效操作。

5. **消费电子：**

   - **电池保护电路：** 在消费电子产品中，AUIRF7309QTRPBF-VB 可用于电池保护电路，防止过流和短路，保护电池和电子设备的安全。

   - **功率管理电路：** 在消费电子设备的功率管理电路中，该 MOSFET 可以有效地控制电流流动，提升电源管理的效率和稳定性。

AUIRF7309QTRPBF-VB 的双 MOSFET 设计、低导通电阻和高电流能力使其在各种高效开关和电源管理应用中表现出色，特别适用于电源管理、便携式设备、汽车电子、工业控制和消费电子等领域。
