SI1555DL-T1-GE3-VB一款N+P沟道SC70-6封装MOSFET应用分析
2024-02-21

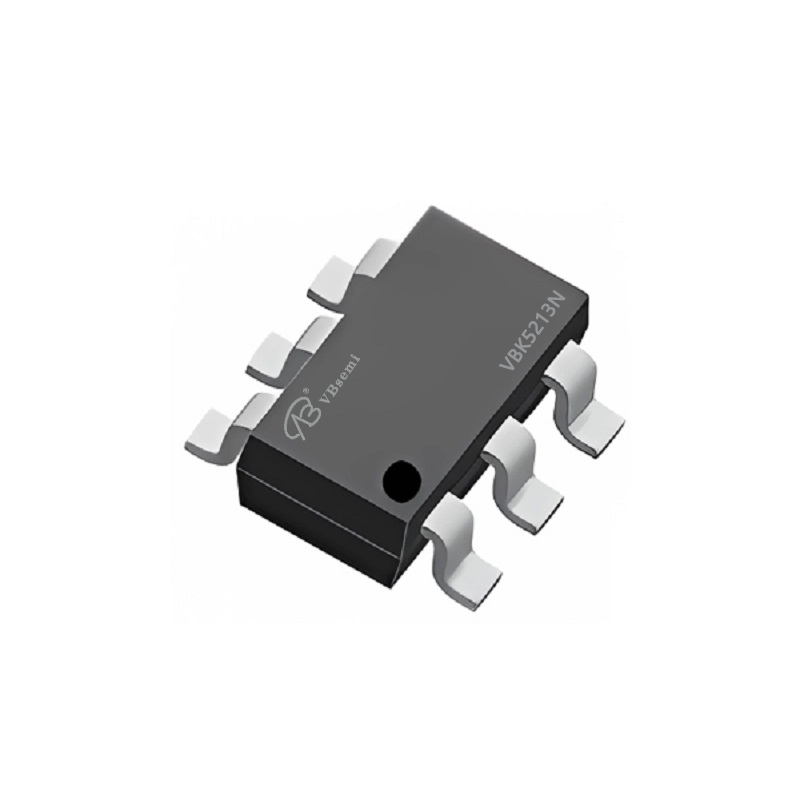

型号：SI1555DL-T1-GE3-VB
丝印：VBK5213N
品牌：VBsemi
详细参数说明：
- 类型：N+P沟道MOSFET
- 额定电压（Vds）：±20V
- 额定电流（Id）：2.5A (N沟道), -1.5A (P沟道)
- 导通电阻（RDS(ON)）：130mΩ (N沟道) @ 4.5V, 160mΩ (N沟道) @ 2.5V, 230mΩ (P沟道) @ 4.5V, 280mΩ (P沟道) @ 2.5V
- 阈值电压（Vth）：±0.6~2V
- 封装类型：SC70-6
应用简介：
SI1555DL-T1-GE3-VB是一款N+P沟道MOSFET，具有双沟道（N沟道和P沟道）的特性，适用于各种电子应用中。以下是该产品可能的应用领域：
1. 电池保护电路：
该MOSFET可用于电池保护电路中，以控制充电和放电过程，确保电池的安全性和稳定性。N沟道和P沟道MOSFET的双通道设计使其适用于不同极性的电池保护。
2. 电源开关：
SI1555DL-T1-GE3-VB可用于开关电源模块，如DC-DC转换器和开关稳压器。其低导通电阻有助于提高开关电源的效率。
3. 信号开关：
在各种信号开关应用中，这款MOSFET可以用于实现信号切换和路由，以控制电路的连接和断开。
4. 低电压应用：
由于其较低的阈值电压和低导通电阻，SI1555DL-T1-GE3-VB适用于低电压应用，如便携式设备、手机和平板电脑等，以实现高效的电路控制。
总之，SI1555DL-T1-GE3-VB是一款双通道（N+P沟道）MOSFET，适用于多种应用领域，包括电池保护、电源开关、信号开关和低电压应用等。其多功能性和性能特点使其成为电子系统中的重要组件，用于控制和调节电路的功能。请在具体应用中参考其数据手册以确保正确使用。
