深圳市微碧半导体有限公司

### APT10M19BVR-VB 产品简介

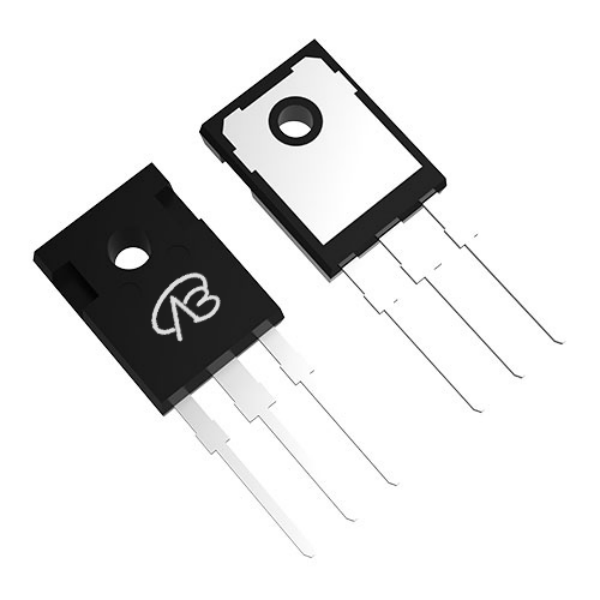

APT10M19BVR-VB 是一款单通道N沟道MOSFET，封装为TO247，专为高功率应用设计。这款MOSFET 的最大漏源电压（VDS）为100V，最大栅源电压（VGS）为±20V，采用沟槽技术，提供了较低的导通电阻和高电流处理能力。APT10M19BVR-VB 适用于需要高功率处理和高效率的电子应用，如电源转换器和电动机驱动系统。

### 详细参数说明

- **封装**: TO247

- **配置**: 单通道 N 沟道

- **最大漏源电压 (VDS)**: 100V

- **最大栅源电压 (VGS)**: ±20V

- **阈值电压 (Vth)**: 1.8V

- **导通电阻 (RDS(ON))**: 18mΩ @ VGS = 10V

- **最大漏电流 (ID)**: 72A

- **工艺**: 沟槽技术

APT10M19BVR-VB.pdf

### 应用示例

APT10M19BVR-VB MOSFET 的高电流处理能力和低导通电阻使其在各种领域和模块中表现优异。以下是一些应用示例：

1. **电源转换器**: 在高功率电源转换器中，APT10M19BVR-VB 可以作为开关元件，用于高效的电压转换和功率调节。其低导通电阻有助于减少功率损耗，提高电源转换效率。

2. **电动机驱动**: 该MOSFET 适用于电动机驱动系统，如电动车辆、电动工具和机器人。其高电流处理能力和低导通电阻确保电动机的稳定运行，并提升整体系统的效率和可靠性。

3. **逆变器**: 在太阳能逆变器和UPS系统中，APT10M19BVR-VB 可以用于高效的功率开关和管理。其优良的导通电阻特性和高电流处理能力提升了逆变器的整体性能和稳定性。

4. **功率放大器**: 该MOSFET 也可用于功率放大器中，特别是在高功率射频应用中，如通信基站和广播设备。其高电流处理能力和低导通电阻保证了功率放大器的高效运行。

5. **汽车电子**: 在汽车电子系统中，如电动座椅、车窗升降器和电池管理系统，APT10M19BVR-VB 可以作为开关元件，提供高效的电源控制和管理，提升汽车电子设备的性能和可靠性。

通过将APT10M19BVR-VB 集成到这些应用中，可以实现高效的功率控制，优化电路性能，并提高系统的整体可靠性。
