AUL3705ZL-VB一种TO262封装Single-N-Channel场效应管
2025-01-06

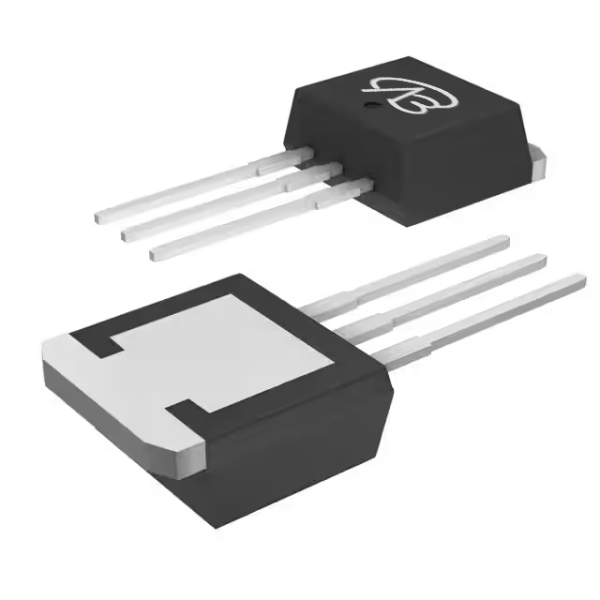

### AUL3705ZL-VB 产品简介
AUL3705ZL-VB是一款高性能单N沟道功率MOSFET，采用TO262封装，专为高电压和高电流应用设计。该MOSFET利用Trench技术制造，具有出色的开关性能和低导通电阻。其漏源电压（VDS）最大为60V，栅源电压（VGS）最大为±20V。在VGS为10V时，导通电阻为仅6毫欧姆，能够处理最大120A的漏极电流。AUL3705ZL-VB的高电流处理能力和低功耗特性使其在各种高功率和高效能电子应用中表现优异。
### AUL3705ZL-VB 详细参数说明
| 参数 | 值 | 备注 |
|------------|------------|-----------------------|
| 封装类型 | TO262 | 标准封装形式 |
| 配置 | 单N沟道 | 单个N沟道MOSFET |
| VDS | 60V | 漏源电压 |
| VGS | ±20V | 栅源电压 |
| Vth | 2.5V | 栅极阈值电压 |
| RDS(ON) | 6mΩ@VGS=10V | 导通电阻 |
| ID | 120A | 连续漏极电流 |
| 技术 | Trench | 沟槽型MOSFET技术 |
### 应用领域和模块举例
AUL3705ZL-VB的高性能特性使其在多个领域和模块中具有广泛的应用：
1. **电源管理系统**：
- **开关电源**：在开关电源（SMPS）中，AUL3705ZL-VB作为开关管使用，其低导通电阻和高电流处理能力能够显著降低开关损耗，提高电源转换效率，适用于高功率电源设计。
- **DC-DC转换器**：在DC-DC转换器中，MOSFET能够处理高电流和高电压，降低功耗，提高系统的整体效率，特别适用于高效能电源解决方案。
2. **汽车电子**：
- **电动汽车驱动系统**：在电动汽车的电机控制模块中，AUL3705ZL-VB能够稳定驱动高电流负载，其高电流承载能力和低导通电阻确保了系统的高效性和可靠性。
- **汽车电池管理系统**：该MOSFET在电池管理系统中能够有效控制高电压和大电流，提高系统的效率和安全性，特别是在高功率应用中表现优异。
3. **工业自动化**：
- **高电流电机驱动**：在工业电机驱动系统中，AUL3705ZL-VB的高电流处理能力和低导通电阻使其能够稳定驱动大功率电机，适合高功率负载的控制，确保系统的稳定运行。
- **高功率开关**：用于高功率开关控制应用时，该MOSFET能够提供可靠的开关性能，适合各种工业控制需求，特别是在高电流和高功率应用中。
4. **消费电子**：
- **高效能电源模块**：在计算机和消费电子设备的电源模块中，AUL3705ZL-VB能够处理高电流，提供稳定的电源供应，提高系统的整体效率和稳定性。
- **音频设备**：在音频功率放大器中，MOSFET的低导通电阻和高电流能力能够处理高功率音频信号，提供高品质的音频输出。
AUL3705ZL-VB凭借其优异的电气性能和广泛的应用适用性，是各种高功率和高电流电子设备中的重要组件。
