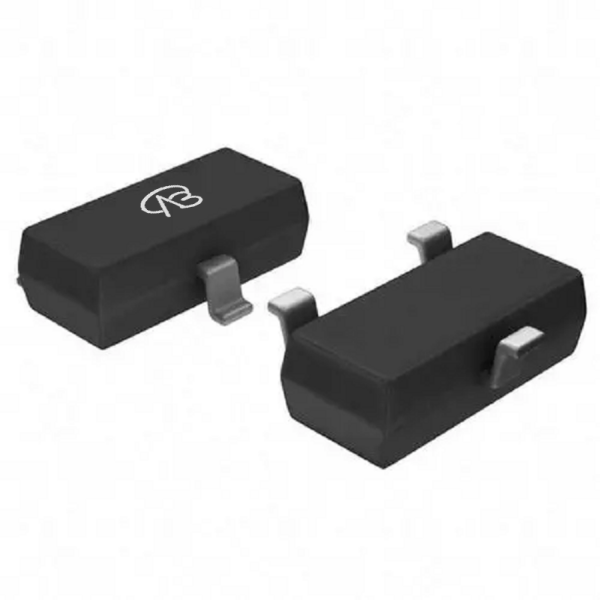

APM1402SC-TRL-VB一种Single-N沟道SC70-3封装MOS管
2024-12-25
### 1. 产品简介详述：
APM1402SC-TRL-VB 是一款单通道 N 沟道 MOSFET，采用先进的槽沟技术（Trench）制造。封装为 SC70-3，尺寸小巧，适合于需要高性能和空间紧张的应用场合。该器件具有低导通电阻和低阈值电压，能够提供有效的电流控制和功率管理。
### 2. 详细参数说明：
- **器件型号：** APM1402SC-TRL-VB
- **包装类型：** SC70-3
- **通道类型：** 单 N 沟道
- **漏极-源极电压（VDS）：** 20V
- **栅极-源极电压（VGS）：** ±12V
- **阈值电压（Vth）：** 0.5~1.5V
- **导通电阻（RDS(ON)）：**
- 48mΩ @ VGS = 2.5V
- 40mΩ @ VGS = 4.5V
- 36mΩ @ VGS = 10V
- **漏极电流（ID）：** 4A
- **技术特性：** 槽沟技术（Trench）
### 3. 应用示例：
这款 MOSFET 适用于以下领域和模块：
- **移动设备：** APM1402SC-TRL-VB 的小型封装和低功耗特性使其非常适合于移动设备中的电源管理和电池保护电路，如智能手机、平板电脑和便携式电子设备。
- **电源管理：** 在需要小型化和高效能耗的电源管理模块中，该器件可以用作开关电源的主要控制开关，用于提供稳定的电压输出和高效的电流控制。
- **传感器接口：** 在传感器接口电路中，APM1402SC-TRL-VB 可以用于电压转换和信号处理，确保传感器数据的准确性和稳定性，适用于工业自动化和智能家居系统。
- **便携医疗设备：** 在便携式医疗设备和健康监测器件中，该器件可以用于电池管理和低功耗电路设计，支持长时间使用和高效能耗要求。
以上示例展示了 APM1402SC-TRL-VB 在多个需要高性能、小尺寸和低功耗的应用领域中的广泛应用，利用其槽沟技术优势，提供优异的电路性能和稳定性。
