AP9920GEO-VB一种Common Drain-N+N沟道TSSOP8封装MOS管
2024-12-23
### AP9920GEO-VB 产品简介

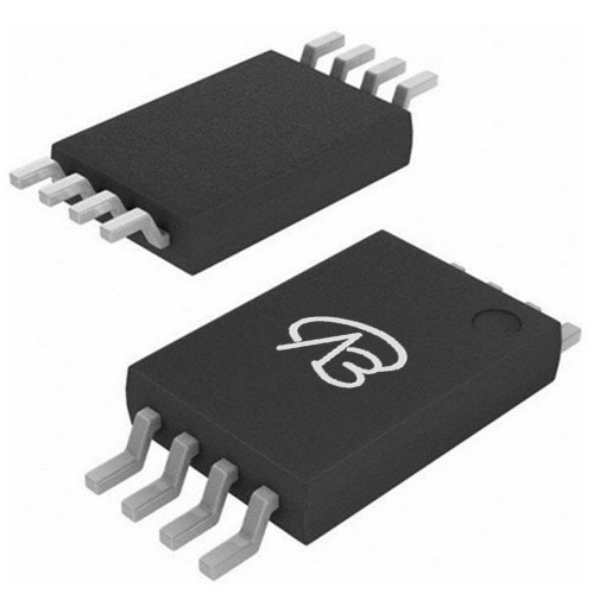

AP9920GEO-VB 是一款双N沟道共源放大器MOSFET，采用TSSOP8封装。该器件结合了高性能的沟槽技术，具有低阈值电压、低导通电阻和高漏源极电流特性，适用于需要高效率电源管理和信号放大的应用。
### AP9920GEO-VB 详细参数说明
- **封装形式**：TSSOP8
- **配置**：双N沟道共源放大器
- **漏源极电压 (VDS)**：30V
- **栅源极电压 (VGS)**：20V（±）
- **阈值电压 (Vth)**：1.7V
- **导通电阻 (RDS(ON))**：
- 19mΩ @ VGS = 4.5V
- 12mΩ @ VGS = 10V
- **漏极电流 (ID)**：8.6A
- **技术类型**：Trench（沟槽技术）
### 应用领域和模块示例
AP9920GEO-VB MOSFET 可以在以下领域和模块中发挥重要作用：
1. **电源管理**：适用于DC-DC转换器、电池管理系统和电源放大器，通过其低导通电阻和高电流能力，提升能源转换效率和电源放大性能。
2. **音频放大器**：作为音频放大器电路中的关键元件，用于提供稳定和高效的信号放大，支持高保真音频输出。
3. **汽车电子**：在汽车电子系统中，用作电动机控制、电池管理和驱动器，确保车辆系统的高效能和安全性。
4. **无线通信**：用于射频功率放大器和信号调制器中，提供高效的信号放大和传输，支持无线通信设备的稳定运行。
5. **工业自动化**：在工业控制和自动化设备中，用作电机控制开关和电源管理，支持设备的高效运行和生产效率。
通过以上示例，AP9920GEO-VB MOSFET 展示了其在多个领域中的广泛应用，为电子设备和系统提供高性能和可靠性的解决方案。
