NCE4606-VB一款N+P沟道SOP8封装MOSFET应用分析
2024-02-21

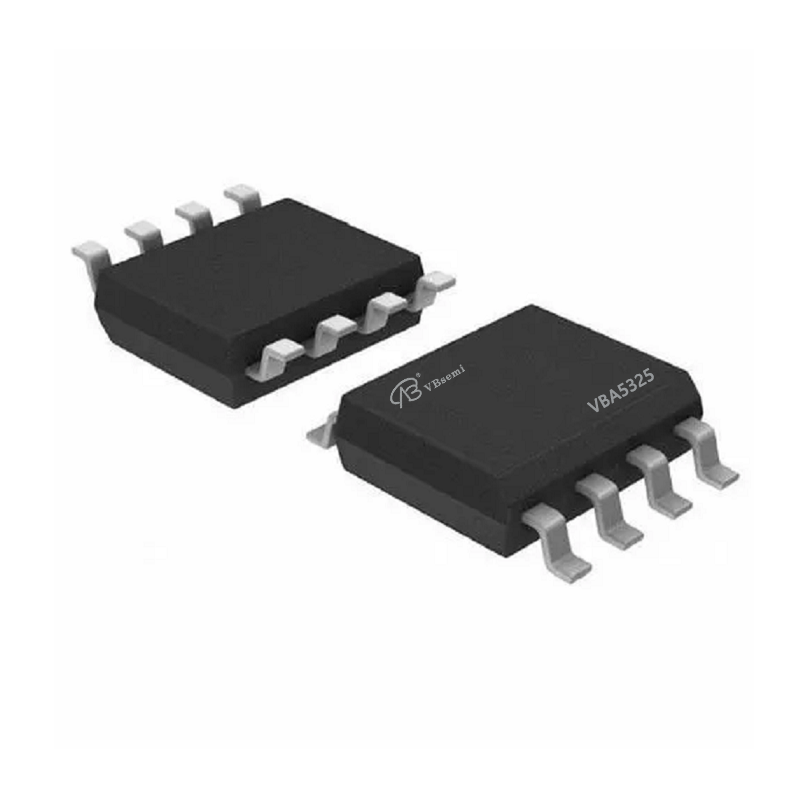

型号：NCE4606-VB
丝印：VBA5325
品牌：VBsemi
参数：
- 类型：N+P沟道
- 额定电压（Vds）：±30V
- 最大持续电流（Id）：9A（N沟道） / -6A（P沟道）
- 导通电阻（RDS(ON)）：15mΩ @ 10V（N沟道） / 42mΩ @ 10V（P沟道）
- 门源电压范围（Vgs）：20V（正负）
- 阈值电压（Vth）：±1.65V
- 封装：SOP8
应用简介：
NCE4606-VB是一款N+P沟道场效应晶体管（MOSFET），同时包含N沟道和P沟道两种类型的MOSFET。它适用于需要同时控制正向和负向电压的电子应用，如电源开关和电流控制。
详细参数说明：
1. **类型**：这是一款N+P沟道MOSFET，同时包含N沟道和P沟道两种类型的MOSFET。N沟道MOSFET用于正向电压操作，P沟道MOSFET用于负向电压操作。
2. **额定电压（Vds）**：它可以承受的最大漏极-源极电压为±30V。这表示它可以同时处理正向和负向电压。
3. **最大持续电流（Id）**：N沟道MOSFET的最大电流承受能力为9A，而P沟道MOSFET为-6A。这表示N沟道MOSFET可用于正向电流，而P沟道MOSFET可用于负向电流。
4. **导通电阻（RDS(ON)）**：RDS(ON)是导通状态下的电阻，它影响MOSFET的功耗和效率。在10V的门源电压下，N沟道MOSFET的RDS(ON)为15mΩ，P沟道MOSFET为42mΩ。低导通电阻表示它可以在导通状态下产生较少的功耗。
5. **门源电压范围（Vgs）**：MOSFET的门源电压范围为20V，这表示需要至多20V的电压来控制它的导通状态。
6. **阈值电压（Vth）**：这款MOSFET的阈值电压为±1.65V。这是启动MOSFET导通的门源电压。
7. **封装**：这款MOSFET采用SOP8封装，这是一种常见的封装类型，适用于多种电路应用。
应用领域：
NCE4606-VB这款N+P沟道MOSFET适用于多种需要同时控制正向和负向电压的电子应用，包括但不限于以下领域模块：
1. **电源开关**：可用于电源开关电路，同时控制正向和负向电压，如电压转换和电流控制。
2. **电池管理**：用于电池充电和放电管理，以确保安全和高效的电池使用。
3. **电流控制**：可用于电流控制电路，如电机控制和电流放大器。
4. **逆变器**：用于逆变器电路，将直流电转换为交流电，如太阳能逆变器和电力逆变器。
总之，这款N+P沟道MOSFET适用于需要同时处理正向和负向电压的电子模块和设备，提供电源控制和电流管理的功能。它们特别适用于需要控制双向电流的应用。
