AP2311GK-VB一种SOT223封装Single-P-Channel场效应管
2024-12-12
### AP2311GK-VB MOSFET 产品简介

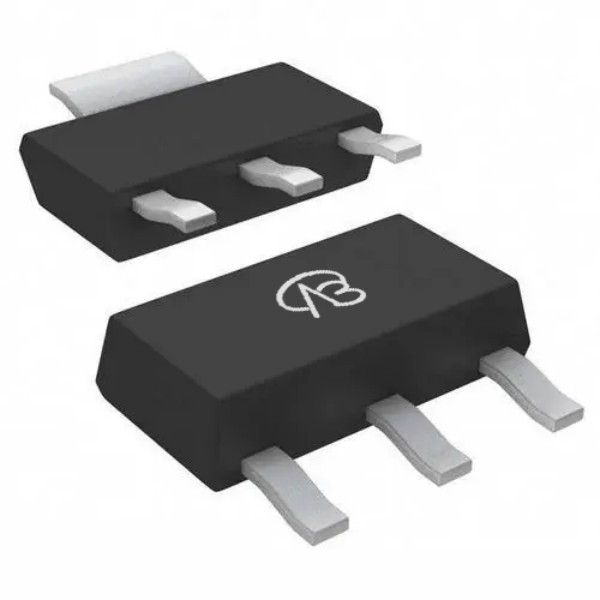

AP2311GK-VB是一款单P沟道金属氧化物半导体场效应晶体管（MOSFET），采用SOT223封装。采用先进的Trench（沟槽）技术设计，具备低导通电阻和适中的电流处理能力，适合于低压电源管理和开关应用。
### AP2311GK-VB MOSFET 详细参数说明
- **封装类型**: SOT223
- **配置**: 单P沟道
- **漏极-源极电压 (VDS)**: -60V
- **栅极-源极电压 (VGS)**: ±20V
- **阈值电压 (Vth)**: -1.7V
- **导通电阻 (RDS(ON))**:
- 65mΩ @ VGS = 4.5V
- 55mΩ @ VGS = 10V
- **漏极电流 (ID)**: -7A
- **技术**: Trench（沟槽）
### AP2311GK-VB MOSFET 应用领域和模块示例
AP2311GK-VB适用于多种领域和模块，主要包括但不限于：
1. **低压电源管理**:
- 由于其低漏极-源极电压和低导通电阻特性，AP2311GK-VB在低压电源管理系统中具有广泛应用，如便携设备、消费电子产品和小功率电源适配器。
2. **电池管理和充放电控制**:
- 在电池管理系统中，该MOSFET可用于充放电控制、电池保护和电源开关单元，支持设备的高效能和长寿命。
3. **消费电子产品**:
- 在手机、平板电脑、数码相机等消费电子产品的电源管理和开关电路中，AP2311GK-VB可以有效控制电流和优化电池使用时间。
4. **车载电子**:
- 在汽车电子领域，特别是在车载电源适配器、车内电子设备和车载充电器中，该器件可以用于电源开关和电池管理，提升汽车电子设备的性能和稳定性。
### 总结
AP2311GK-VB MOSFET因其优异的低压电源管理特性和适中的功率处理能力，在消费电子、低压电源适配器和车载电子等多个领域中具有广泛的应用前景。其设计上的优势使其能够有效地提升设备的电能转换效率和系统的可靠性。
