SSM9435GM-VB一款P沟道SOP8封装MOSFET应用分析
2024-02-22
型号: SSM9435GM-VB
丝印: VBA2333
品牌: VBsemi
参数: P沟道, -30V, -6A, RDS(ON) 40mΩ @ 10V, 54mΩ @ 4.5V, 20Vgs (±V); -1.5Vth (V)

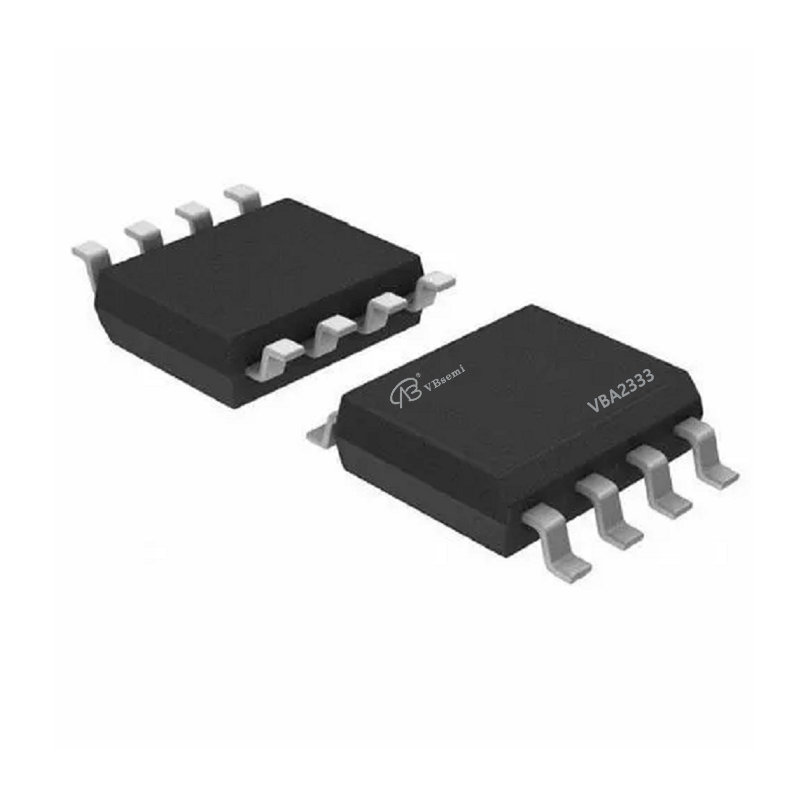

封装: SOP8
详细参数说明和应用简介：
1. 沟道类型：P沟道
- 这表示这是一种P沟道MOSFET，通常用于需要控制负电压电源的应用。
2. 额定电压 (VDS)：-30V
- 这是沟道MOSFET能够承受的最大负电压，表示它适用于需要处理高达-30V的电路。
3. 额定电流 (ID)：-6A
- 这是沟道MOSFET的额定电流，表示它可以处理的最大负电流负载。
4. 静态漏极-源极电阻 (RDS(ON))：
- RDS(ON)是沟道MOSFET的导通状态下的电阻。在10V的情况下，它的电阻为40mΩ，而在4.5V的情况下为54mΩ。这表明在导通状态下，它的电阻相对较低，有助于减小功耗和热量。
5. 栅源电压额定值 (Vgs)：20V (±V)
- 这表示栅源电压的额定范围为正负20V。栅源电压用来控制MOSFET的导通和截止状态。
6. 阈值电压 (Vth)：-1.5V
- 这是沟道MOSFET的阈值电压，表示需要应用在栅极上的电压，以使器件开始导通。
应用简介：
这种型号的P沟道MOSFET通常用于各种电源管理和开关应用，包括但不限于以下领域和模块：
1. 电源开关：这种MOSFET可用于电源开关模块，例如DC-DC转换器，以实现高效的电能转换。
2. 电池管理：它可用于电池保护电路，以控制电池充放电和防止过放电。
3. 电源逆变器：在太阳能逆变器和UPS（不间断电源）中，P沟道MOSFET可用于控制电能的流向。
4. 电源选择和开关：它可以用于电源选择器和电源开关，以在不同电源之间切换。
总之，这种型号的P沟道MOSFET适用于多种领域的电子设备和模块，以满足功率开关和电源管理的需求，特别是需要处理负电压电源的应用。由于它的低漏极-源极电阻，适用于高功率应用。
