AUIRF6215-VB一种TO220封装Single-P-Channel场效应管
2025-01-03
### AUIRF6215-VB MOSFET 产品简介

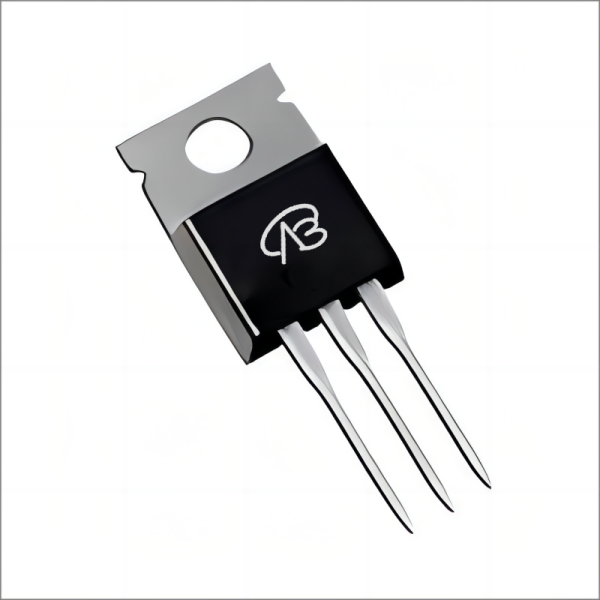

AUIRF6215-VB 是一款高电压、高功率的 P 沟道 MOSFET，采用 TO220 封装，专为处理高电压和高功率应用设计。该 MOSFET 最大漏极-源极电压（VDS）为 -150V，门极-源极电压（VGS）为 ±20V，能够处理高达 -20A 的电流。AUIRF6215-VB 采用槽沟（Trench）技术，具有较低的导通电阻和优良的开关特性，特别适合用于高电压和高功率的电子系统。
### 详细参数说明
- **封装**: TO220
- **配置**: 单 P 沟道
- **VDS（漏极-源极电压）**: -150V
- **VGS（门极-源极电压）**: ±20V
- **Vth（阈值电压）**: -2V
- **RDS(ON)（导通电阻）**:
- 120mΩ @ VGS = 4.5V
- 100mΩ @ VGS = 10V
- **ID（连续漏极电流）**: -20A
- **技术**: 槽沟技术
### 应用领域举例
AUIRF6215-VB MOSFET 的高电压处理能力和相对低的导通电阻，使其在许多高电压和高功率的应用中表现卓越。以下是一些应用示例：
1. **高电压电源管理**: 在高电压开关电源（SMPS）和高电压 DC-DC 转换器中，AUIRF6215-VB 的高电压耐受能力和低导通电阻能够提高系统的效率和稳定性，尤其是在需要处理负电压的应用中。
2. **电机驱动**: 在电动机控制系统中，AUIRF6215-VB 能够承受较高的电压和电流负荷，适用于高电压电机驱动模块，确保电机的平稳运行和高效控制。
3. **工业电源**: 在工业电源和功率放大器中，AUIRF6215-VB 提供了可靠的高电压开关功能，适用于各种高电压负载的电源管理和电力控制。
4. **电池管理系统**: 在高电压电池管理系统中，该 MOSFET 的高电压耐受性和低导通电阻有助于稳定电池的充放电过程，并保护系统免受高电压引发的损害。
5. **通信设备**: 在通信设备中的高电压开关应用，如基站电源和高功率放大器，AUIRF6215-VB 能够有效处理高电压负载，确保设备的高效运行和稳定性。
6. **汽车电子**: 在汽车电力系统中，例如高电压驱动的电动汽车充电器和逆变器中，AUIRF6215-VB 提供高电压开关能力，保证系统的安全性和可靠性。
这些应用示例展示了 AUIRF6215-VB MOSFET 在高电压和高功率应用中的卓越性能及其广泛的适用性。
