AP09N20J-HF-VB一种TO251封装Single-N-Channel场效应管
2024-12-10
### AP09N20J-HF-VB 产品简介

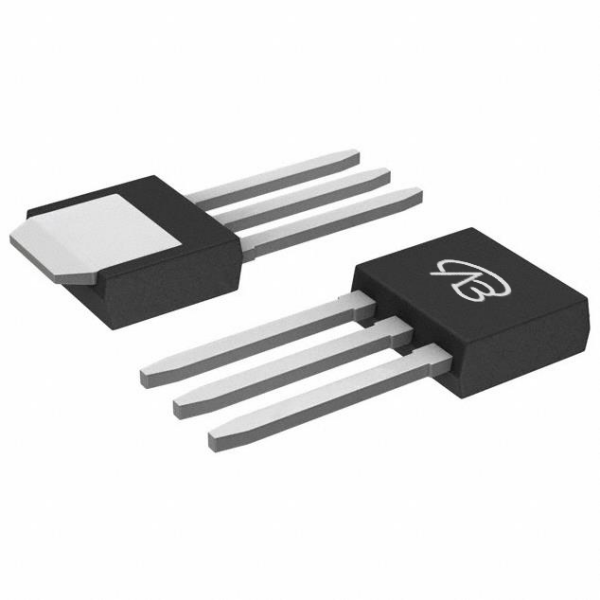

AP09N20J-HF-VB是一款单N沟道MOSFET，封装形式为TO251，采用沟槽工艺技术。该器件适用于中高压应用，具有良好的导通性能和稳定性。
### AP09N20J-HF-VB 详细参数说明
- **封装形式**: TO251
- **配置**: 单N沟道
- **漏源极电压 (VDS)**: 200V
- **栅极源极电压 (VGS)**: ±20V
- **开启电压 (Vth)**: 3V
- **导通电阻 (RDS(ON))**: 270mΩ @ VGS = 10V
- **最大漏极电流 (ID)**: 8A
- **技术**: 沟槽工艺
### AP09N20J-HF-VB 应用领域和模块示例
AP09N20J-HF-VB MOSFET适用于多种中高压电子应用，以下是几个典型应用领域和模块示例：
1. **电源逆变器**: 由于其较高的漏源极电压和适中的导通电阻，AP09N20J-HF-VB适合用作电源逆变器的开关器件，特别是需要转换直流到交流的应用，如太阳能逆变器和UPS系统。
2. **电动汽车充电桩**: 在电动汽车充电桩中，该MOSFET可以用作充电器的开关元件，帮助控制充电电流和电压，保证充电过程的高效率和安全性。
3. **工业电子**: 在工业电子设备中，AP09N20J-HF-VB可用于电机驱动、电源管理和控制系统中的功率开关，帮助实现精确的电动和控制。
4. **医疗设备**: 在医疗设备中，特别是需要高效能和可靠性的电子器件，该MOSFET可以用于各种电源和控制电路，确保设备的稳定运行和安全性。
5. **照明应用**: 在LED照明和照明控制系统中，AP09N20J-HF-VB可以作为LED驱动电路的关键组件，帮助实现高效的能源管理和亮度控制。
这些应用示例显示了AP09N20J-HF-VB MOSFET的广泛适用性和在中高压环境下的优越性能，使其成为各种工业和电子领域中的理想选择。
