SI2301ADS-T1-GE3-VB一款P沟道SOT23封装MOSFET应用分析
2024-02-21

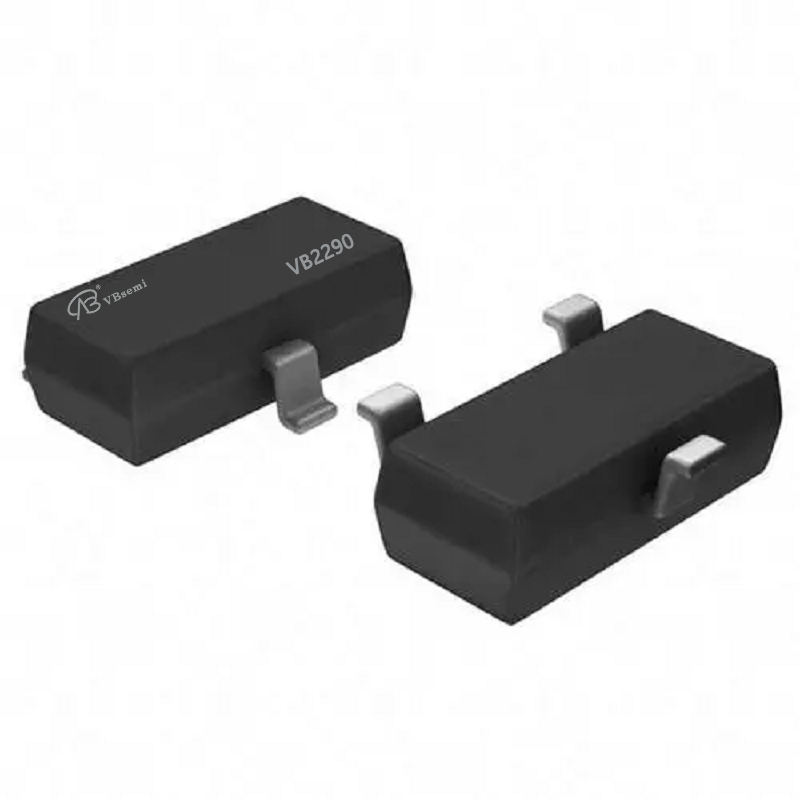

型号: SI2301ADS-T1-GE3-VB
丝印: VB2290
品牌: VBsemi
详细参数说明:
- 沟道类型: P沟道
- 额定电压: -20V
- 最大电流: -4A
- 静态导通电阻 (RDS(ON)): 57mΩ @ 4.5V, 83mΩ @ 2.5V
- 门源电压 (Vgs): ±12V
- 阈值电压 (Vth): -0.81V
- 封装类型: SOT23
应用简介:
SI2301ADS-T1-GE3-VB是一款P沟道场效应晶体管，具有一些特定的电性能，适用于多种电子领域的模块和电路。以下是该产品的一些主要应用领域：
1. **电池保护**: 这款P沟道晶体管可用于电池保护模块，用于防止电池过放电和过充电，确保电池的安全性和寿命。
2. **低电压断开开关**: 由于其低阈值电压和低导通电阻，它适用于低电压断开开关，用于电子设备的电源管理和控制。
3. **LED控制**: 在LED照明控制模块中，SI2301ADS-T1-GE3-VB可用作电流调节器和开关，帮助控制LED灯的亮度和颜色温度。
4. **电机驱动**: 它还可以用于小型电机驱动模块，例如小型风扇、电动玩具和机器人。
5. **电源逆变器**: 在低功率电源逆变器中，该晶体管可用于实现电源的DC-AC逆变，用于应急电源和UPS系统。
6. **便携式设备**: 由于其小型SOT23封装和低阈值电压，它适用于便携式电子设备的电源开关和控制，例如智能手机和平板电脑。
7. **汽车电子**: 在汽车电子领域，SI2301ADS-T1-GE3-VB可用于座椅控制、照明控制、电动窗控制和其他低电压电子模块。
总之，SI2301ADS-T1-GE3-VB适用于多种应用，包括电池保护、低电压断开开关、LED控制、小型电机驱动、电源逆变器、便携式设备和汽车电子等领域。其P沟道特性、低阈值电压和小型封装使其成为广泛应用的元器件，特别适用于低电压和便携式应用。
