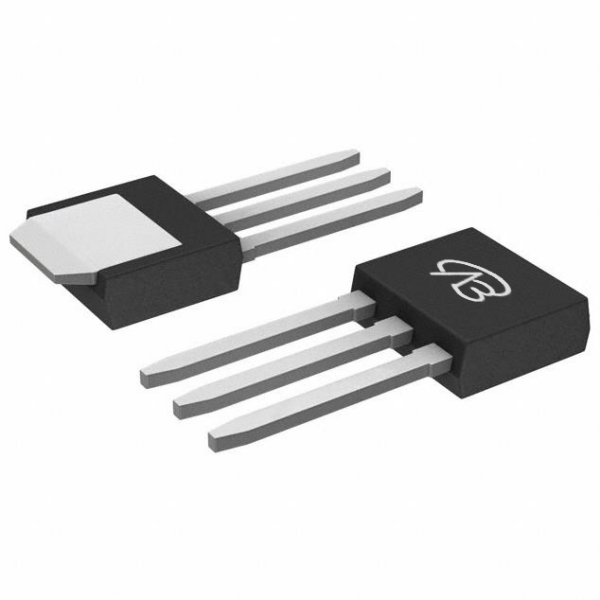

AP99T03GJ-VB一种Single-N沟道TO251封装MOS管
2024-12-25
### 产品简介详述：
AP99T03GJ-VB 是一款单通道 N 沟道场效应管（MOSFET），采用高性能沟道技术，专为高功率应用设计。它具有30V的漏极-源极电压（VDS），最大漏极电流（ID）为120A。这款 MOSFET 的特点之一是其极低的导通电阻，具体数值如下：
- 在 VGS = 4.5V 时，导通电阻 RDS(ON) 为 3mΩ
- 在 VGS = 10V 时，导通电阻 RDS(ON) 为 2mΩ
它的阈值电压（Vth）为1.7V，工作时的门源电压范围为±20V。
### 详细参数说明：
- **型号**: AP99T03GJ-VB
- **封装**: TO251
- **通道类型**: 单 N 沟道
- **漏极-源极电压（VDS）**: 30V
- **门源电压（VGS）**: ±20V
- **阈值电压（Vth）**: 1.7V
- **漏极-源极导通电阻（RDS(ON))**:
- VGS = 4.5V 时，RDS(ON) = 3mΩ
- VGS = 10V 时，RDS(ON) = 2mΩ
- **最大漏极电流（ID）**: 120A
- **技术**: 沟道技术（Trench）
### 应用示例：
1. **电源管理**：
AP99T03GJ-VB 可以应用于高效率的DC-DC 变换器和开关电源，特别适用于服务器、数据中心和通信设备中的电源管理系统。其低导通电阻和高电流处理能力能够显著提高能效，减少热损耗。
2. **电动工具**：
在高功率电动工具的电机驱动电路中，这款 MOSFET 是理想的选择。它的高漏极电流和低导通电阻能够提供强劲的动力输出，适用于电动汽车、重型工业设备和其他高功率电动工具。
3. **电池管理**：
AP99T03GJ-VB 在大容量电池组的管理和保护中具有重要应用，例如电动汽车、电力储存系统和高功率消费电子产品中。它可以用于电池充放电控制和保护电路，确保电池系统的高效和安全运行。
4. **UPS（不间断电源）**：
在UPS系统中，这款 MOSFET 的高电流处理能力和低导通电阻使其成为开关和保护电路的理想选择。它能够确保在电网电源中断时提供稳定的备用电源，支持关键设备的连续运行。
5. **LED 照明**：
用于高功率LED照明系统的电源驱动器中，AP99T03GJ-VB 可以提供稳定的电流和低损耗的功率转换，支持LED灯具的高效能驱动，提升照明系统的性能和可靠性。
这些示例展示了 AP99T03GJ-VB 在多个领域和模块中的广泛应用，显示了其在高功率、高电流需求下的优越性能和适用性。
