AP4519GED-VB一种Dual-N+P沟道DIP8封装MOS管
2024-12-16
### 产品简介
AP4519GED-VB是一款双N+P沟道MOSFET，采用Trench技术制造，适合于需要高功率和高效能的电路设计。其DIP8封装提供了良好的热管理和电气性能，适用于多种工业和消费电子应用。
### 详细参数说明
- **型号**: AP4519GED-VB

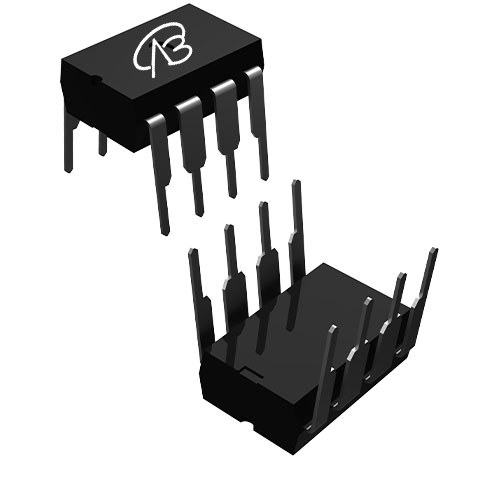

- **封装形式**: DIP8
- **配置**: 双N+P沟道
- **漏源电压 (VDS)**: ±30V
- **栅源电压 (VGS)**: ±20V
- **阈值电压 (Vth)**: ±1V
- **导通电阻 (RDS(ON))**:
- 30mΩ @ VGS=4.5V (N沟道)
- 25mΩ @ VGS=10V (N沟道)
- 30mΩ @ VGS=4.5V (P沟道)
- 25mΩ @ VGS=10V (P沟道)
- **漏极电流 (ID)**: 7.2A (N沟道), -5A (P沟道)
- **技术类型**: Trench
### 应用领域和模块示例
1. **电源管理**:
AP4519GED-VB适用于电源开关和DC-DC转换器，特别是在要求高效能和稳定性能的电源管理电路中，如工业电源和消费电子产品。
2. **电动工具**:
在电动工具中，AP4519GED-VB可用于电机驱动和电源控制，其双N+P沟道设计和适中的电流容量使其能够处理电动工具的高功率需求。
3. **汽车电子**:
在汽车电子系统中，AP4519GED-VB可以应用于电动汽车的电动机控制和电池管理系统，其能够处理高电流和大功率的特性确保了汽车电子系统的稳定性和效率。
4. **工业控制**:
适用于工业控制系统中的电机控制、PLC（可编程逻辑控制器）和自动化设备，确保设备的高效能运行和长期稳定性。
5. **通信设备**:
在通信基站和网络设备中，AP4519GED-VB可用于功率放大器和电源管理模块，提供高效的电力转换和紧凑的封装设计，以支持设备的高频率和高功率操作。
通过其优异的电气特性和可靠的性能，AP4519GED-VB为各种工业和消费电子应用提供了强大的功率管理解决方案。
