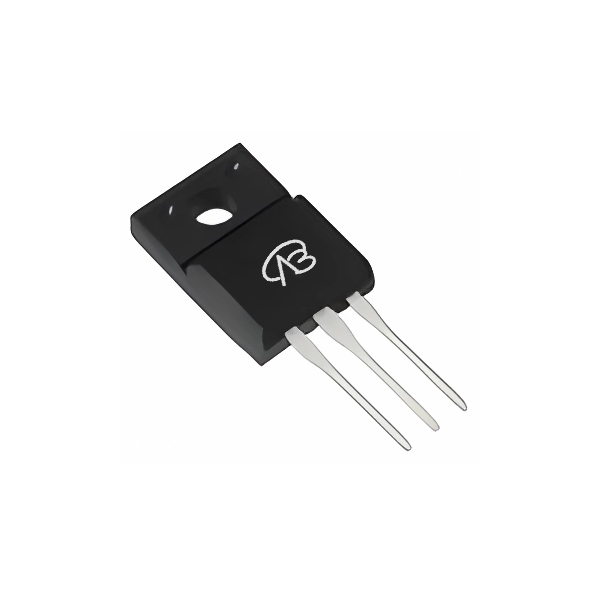

BRF10N60-VB一种Single-N沟道TO220F封装MOS管
2025-01-08
### 一、产品简介
BRF10N60-VB是一款高压单N沟道MOSFET，封装形式为TO220F，设计用于高电压和高功率应用。采用平面（Planar）技术制造，该器件能够在最大漏源电压650V的条件下稳定工作，漏极电流最高可达12A。虽然其导通电阻相对较高（680mΩ @ VGS=10V），但在高电压环境下的表现仍然优秀。BRF10N60-VB适合用于要求高电压耐受性的电源开关和功率控制应用。
### 二、详细参数说明
| 参数 | 值 |
|---------------------|-------------------|
| **器件型号** | BRF10N60-VB |
| **封装类型** | TO220F |
| **配置** | 单N沟道（Single-N-Channel）|
| **最大漏源电压 (VDS)** | 650V |
| **最大栅源电压 (VGS)** | ±30V |
| **阈值电压 (Vth)** | 3.5V |
| **导通电阻 (RDS(ON))** | 680mΩ @ VGS=10V |
| **最大漏极电流 (ID)** | 12A |
| **技术** | 平面（Planar） |
### 三、应用领域和模块
#### 1. 高压电源开关
BRF10N60-VB在高压电源开关中广泛应用，例如在高压DC-DC转换器和AC-DC电源适配器中。其650V的高漏源电压耐受能力使其能够处理高电压输入，适用于需要高电压绝缘的电源系统。
#### 2. 照明控制
在高压照明系统中，BRF10N60-VB可以用作灯具的开关控制，如高压卤素灯或荧光灯的控制电路。虽然其导通电阻较高，但能够在高电压环境下稳定工作，适合用作高压照明系统中的开关元件。
#### 3. 工业电机控制
在工业电机控制应用中，BRF10N60-VB能够处理高电压环境下的电机开关控制，尤其适用于需要高电压耐受性的电机驱动系统。其耐高压的特性可以提升电机控制系统的稳定性和可靠性。
#### 4. 逆变器和功率调节器
在逆变器和功率调节器中，BRF10N60-VB可以用于高电压条件下的开关控制。特别是在太阳能逆变器和风力发电系统中，其高电压耐受能力和相对较高的导通电阻使其能够有效地控制电力转换过程。
这些应用示例展示了BRF10N60-VB在高电压、高功率环境中的应用优势，使其成为需要高电压开关和功率控制的电子系统中的重要组件。
