AP9960GJ-VB一种Single-N沟道TO251封装MOS管
2024-12-23

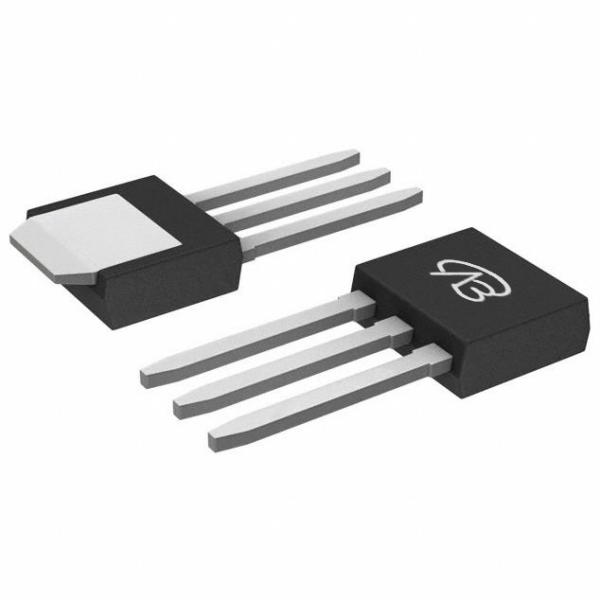

### AP9960GJ-VB 产品简介
AP9960GJ-VB是一款高性能单N沟道功率MOSFET，采用先进的Trench技术设计，封装形式为TO251。该器件具有极低的导通电阻（RDS(ON)），能够在高电流应用中提供优异的效率和可靠性。适用于各种需要高效开关和低导通损耗的应用场景。
### AP9960GJ-VB 详细参数说明
- **封装类型**：TO251
- **配置**：单N沟道
- **漏源电压 (VDS)**：40V
- **栅源电压 (VGS)**：±20V
- **栅阈值电压 (Vth)**：1.8V
- **导通电阻 (RDS(ON))**：
- 14mΩ @ VGS = 4.5V
- 13mΩ @ VGS = 10V
- **漏极电流 (ID)**：55A
- **技术**：Trench
### 应用领域和模块示例
AP9960GJ-VB广泛应用于各类电源管理和开关电源模块中，包括但不限于以下几个方面：
1. **电源管理模块**：在直流-直流转换器、同步整流器、负载开关等应用中，AP9960GJ-VB凭借其低导通电阻和高电流处理能力，可以显著提高电源效率和系统可靠性。
2. **汽车电子**：适用于汽车中的电源分配和管理系统，如电动助力转向、电动座椅控制和电池管理系统，AP9960GJ-VB的高耐压和高电流特性可以确保系统的稳定性和安全性。
3. **工业控制**：在工业自动化设备中，AP9960GJ-VB可以用于电机驱动和控制系统中，提供高效的电流控制和快速响应，满足工业级设备的严格要求。
4. **消费电子**：适用于各类家用电器、个人电子设备中的电源模块，如笔记本电脑、智能手机的电源管理，AP9960GJ-VB能够提供稳定的电流输出和高效的电源转换。
通过这些应用场景，AP9960GJ-VB展示了其在高效能和高可靠性方面的优越性能，是各种需要高电流和低导通损耗应用的理想选择。
