AM6520C-T1-PF-VB一种Dual-N+P沟道TSSOP8封装MOS管
2024-11-29
### 产品简介

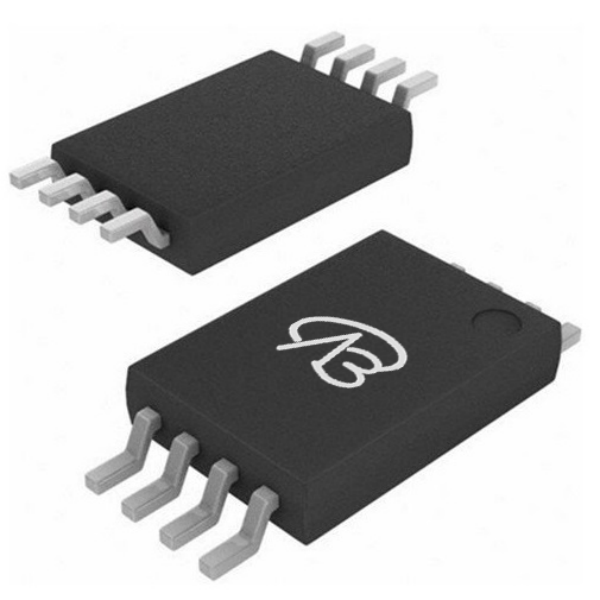

AM6520C-T1-PF-VB是一款高性能的双N+P沟道MOSFET，采用了先进的Trench技术制造。该型号封装为TSSOP8，适合于空间受限的设计，并提供了灵活的布局选择。AM6520C-T1-PF-VB具有低导通电阻和高电流处理能力，结合双N+P沟道配置，适用于需要同时控制正负电压的电路设计。
### 详细参数说明
- **型号**: AM6520C-T1-PF-VB
- **封装**: TSSOP8
- **配置**: 双N+P沟道
- **漏源电压 (VDS)**: ±30V
- **栅源电压 (VGS)**: ±20V
- **阈值电压 (Vth)**: 2V (P沟道), -2V (N沟道)
- **导通电阻 (RDS(ON))**:
- N沟道: 2mΩ @ VGS=4.5V, 2mΩ @ VGS=10V
- P沟道: 14mΩ @ VGS=4.5V, 7mΩ @ VGS=10V
- **漏极电流 (ID)**:
- N沟道: 6.2A
- P沟道: 5A
- **技术**: Trench
### 应用领域和模块示例
AM6520C-T1-PF-VB适用于多种电子应用领域，特别是需要对正负电压进行控制和管理的场合：
1. **电源管理**：在电源开关和DC-DC转换器中广泛使用，以提高能量转换效率和系统稳定性。
2. **电池管理**：用于电动工具、便携设备和电动车辆的电池管理系统，提供高效的电流控制和充放电管理。
3. **电动车辆**：作为电动车辆驱动系统的一部分，用于电机驱动和电动车充电系统中，确保高效的能量转换和长时间的使用寿命。
4. **工业自动化**：在工业控制系统和自动化设备中，用作开关和驱动电路，提升设备响应速度和精确度。
5. **电源逆变器**：在太阳能逆变器和电网逆变器中的功率开关控制，确保高效的电能转换和稳定的电力输出。
AM6520C-T1-PF-VB凭借其双N+P沟道设计、优异的性能和广泛的应用适配性，是电力电子设计中的理想选择，能够满足各种复杂电路设计的要求。
